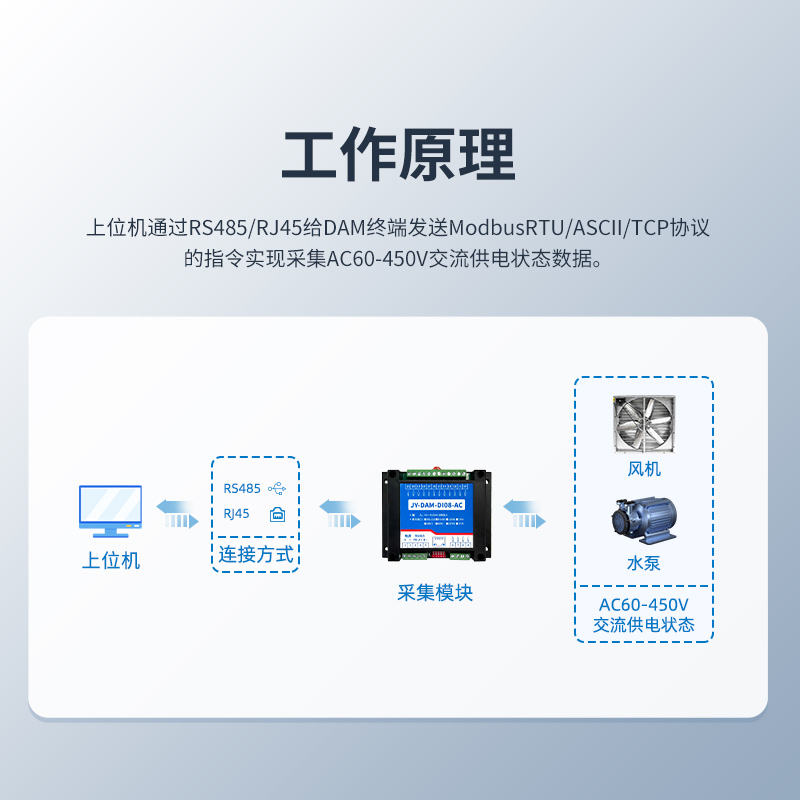

l DC7-30V 寬壓供電
l RS485 通訊隔離。
l 通訊接口支持 RS485 、網口。
l 支持標準 Modbus 協議,同時支持 ASCII/RTU 格式。
l 支持 50/60HZ 、 60-450V 寬范圍交流電輸入。
l AC 輸入隔離。
l 8 路 AC 采集通道
l 支持波特率:1200,2400,4800,9600, 14400, 19200,38400,56000,57600, 115200
型號 | Modbus | RS485 | 網口 | AC 輸入 |
JY-DAM-DI08-485-AC | ● | ● | 8 | |
JY-DAM-DI08-ETH-AC | ● | ● | 8 |
參數 | 說明 |
數據接口 | RS485、以太網接口 |
額定電壓 | DC 7-30V |
指示燈 | 1路紅色 LED 指示 (不通信時大約2秒閃爍一次,通信時閃爍),8路交流電綠色 LED 指示(交流電輸入時視覺常亮) |
檢測額定電壓 | AC 60-450V |
使用溫度范圍 | -20℃ ~ 60℃ |
電壓分辨率 | 1V |

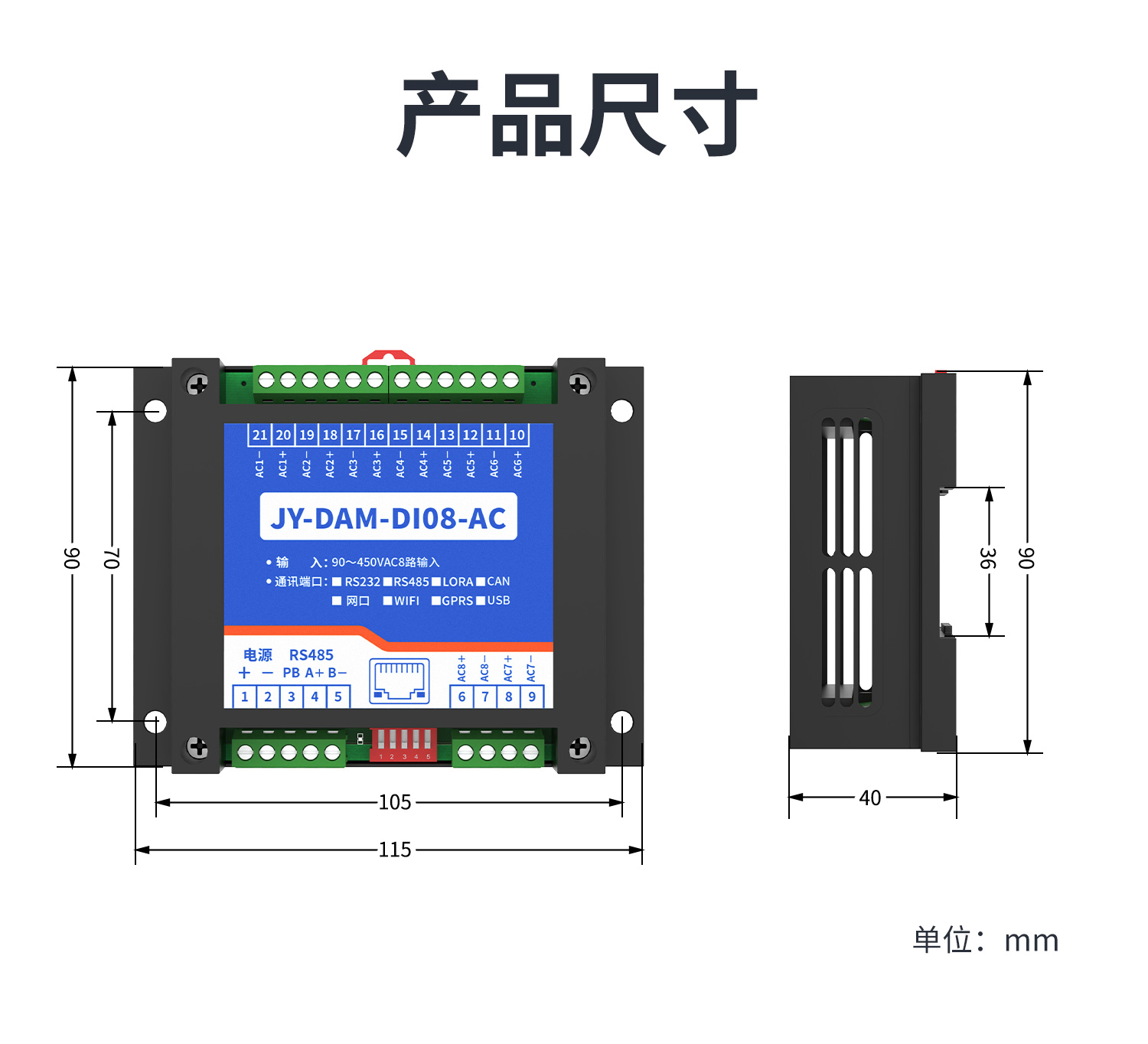

尺寸 | 113.8*89.2*49.7mm(手工測量有誤差) |
重量 | 約160g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600, 14400, 19200,38400,56000,57600, 115200 |
軟件支持 | 配套配置軟件、控制軟件; 支持各家組態軟件; 支持 Labviewd 等 |


電腦自帶的串口一般是 RS232 ,需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后 RS485 為 A 、B 兩線,A 接板上 A 端子,B 接板上 B 端子。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。
AC 輸入使用零線和火線接線方式,輸入不分正反。

圖上每個對應通道均可檢測一路交流電信號,上圖以通道 1 為例
軟件下載鏈接地址:http://www.iftz.cn.cn/software/software/ 聚英翱翔 DAM 調試軟件使用教程.rar

軟件功能:
l 繼電器狀態查詢
l 繼電器獨立控制
l 模擬量讀取
l 開關量狀態查詢
l 調試信息查詢
l 工作模式的更改
l 偏移地址的設定
l 繼電器整體控制
1 選擇設備當前串口號,默認波特率為 9600 ,設備地址修改為254 ,打開串口;
2 右下角顯示采集成功等字樣,讀到的設備地址為“ 1 ”,軟件右下方的發送和指令正確,則說明設備與電腦通訊成功。


l 監測溫度
l 顯示溫度曲線
l 修改波特率和設備地址
確定通信成功后,在配置參數中先點擊基本信息的讀取,選擇正確的波特率和需要配置的設備地址,設備地址=偏移地址,點擊設定,若右邊接受區域不再顯示收到之前地址的消息,則說明操作成功,可以點擊關閉端口,重新配置調試軟件的波特率和地址。

設備地址由撥碼開關地址和設備基地址兩部分構成。
撥碼開關地址:是五位撥碼開關地址。(范圍0~31)
設備基地址:是指軟件設置的地址,也叫偏移地址。
具體關系是:設備地址=撥碼開關地址+設備基地址(無撥碼開關設備:設備地址=設備基地址)。
修改設備地址如果小于 31 ,即用撥碼開關。如果大于 31 ,需要修改設備基地址。
如:設置設備地址為 100 ,撥碼開關地址撥為0 ,設備基地址應該寫入 100。
如果沒有撥碼開關,則撥碼開關地址為 0。
DAM 系列設備地址默認為0 ,使用廣播地址為 254 進行通訊,用0 無法通訊。
設備地址=偏移地址
設備正常通訊后,轉到配置參數頁即可讀到設備的當前地址。

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設定 ”來對設備的偏移地址進行讀取或設置。

與偏移地址的設定與讀取一致,點擊基本信息的“讀取 ”和“設定 ”就可以讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。
本產品支持標準 Modbus 指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議中文版參考:http://www.iftz.cn/download/Modbus_poll.zip (軟件視頻教程連接)
本產品支持 Modbus RTU 格式。
本控制卡主要為配置寄存器,支持以下指令碼:4 、6
指令碼 | 含義 |
4 | 讀取 AC 輸入信號 |
6 | 修改配置數據 |
寄存器地址表:
寄存器地址 | 寄存器地址 | PLC | 數據類型 | 數據定義 |
(十進制) | (十六進制) | 寄存器地址 | ||
1000 | 03E8 | 41001 | U 16 | 串口 1 波特率bit0~bit7: 0 :9600 1 :2400 2 :4800 3 :9600 4 :19200 5 :38400 6 :115200 7 :57600 8 :56000 9 :14400 10:1200
bit8~bit9: 0 :無校驗(None) 1 :偶校驗(Even) 2 :奇校驗(Odd)
Bit 10~bit 11: 0 :停止位 1 位 1 :停止位 2 位 2 :停止位 1.5 位 |
1001 | 03E9 | 41002 | U 16 | 串口 2 波特率bit0~bit7: |
1 :2400 2 :4800 3 :9600 4 :19200 5 :38400 6 :115200 7 :57600 8 :56000 9 :14400 10:1200
bit8~bit9: 0 :無校驗(None) 1 :偶校驗(Even) 2 :奇校驗(Odd)
Bit 10~bit 11: 0 :停止位 1 位 1 :停止位 2 位 2 :停止位 1.5 位 |
例:
修改串口 1 為:9600 偶校驗 1 位停止位 : FE 10 03 E8 00 01 02 01 00 C6 1C
修改串口 1 為:9600 奇校驗 1 位停止位 : FE 10 03 E8 00 01 02 02 00 C6 EC
修改串口 1 為:19200 偶校驗 1 位停止位 : FE 10 03 E8 00 01 02 01 04 C7 DF
修改串口 1 為:38400 奇校驗 1 位停止位 : FE 10 03 E8 00 01 02 02 05 06 EF
修改串口 2 為:9600 偶校驗 1 位停止位 : FE 10 03 E9 00 01 02 01 00 C7 CD
修改串口 2 為:9600 奇校驗 1 位停止位 : FE 10 03 E9 00 01 02 02 00 C7 3D
修改串口 2 為:19200 偶校驗 1 位停止位 : FE 10 03 E9 00 01 02 01 04 C6 0E
修改串口 2 為:38400 奇校驗 1 位停止位 : FE 10 03 E9 00 01 02 02 05 07 3E
應用舉例及其說明:本機地址除了偏移地址之外,還有默認的 254 為廣播地址。當總線上只有一個設備時,直接使用254 地址即可。
指令可通過“聚英翱翔 DAM 調試軟件 ”,的調試信息來獲取。
如下圖,此設備沒有 DO 輸出,有 8 個 DI 輸入。


查詢第 1 路輸入 | FE 02 00 00 00 01 AD C5 |
返回信息 | FE 02 01 00 91 9C |
查詢第 2 路輸入 | FE 02 00 01 00 01 FC 05 |
查詢第3 路輸入 | FE 02 00 02 00 01 0C 05 |
查詢第 4 路輸入 | FE 02 00 03 00 01 5D C5 |
查詢第 5 路輸入 | FE 02 00 04 00 01 EC 04 |
查詢第 6 路輸入 | FE 02 00 05 00 01 BD C4 |
查詢第 7 路輸入 | FE 02 00 06 00 01 4D C4 |
查詢第 8 路輸入 | FE 02 00 07 00 01 1C 04 |
查詢 1~8 路輸入 | FE 02 00 00 00 08 6D C3 |
查詢第一路輸入(查詢整型寄存器地址) FE 02 00 00 00 01 AD C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 查詢輸入狀態 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
AD C5 | CRC16 |
模擬返回信息: FE 02 01 00 91 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 04 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
01 | 字節數 | 返回狀態字字節數 |
00 | 查詢的狀態字 | 1 為存在輸入,0 為未輸出 |
91 9C | CRC16 |
1 、485 總線上掛有多個設備時,每個設備地址不能一樣,不能使用廣播地址 254 來進行通訊。
廣播地址在總線上只有一個設備時可以使用,大于 1 個設備時請以偏移地址區分地址來控制,否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
