一、產品特點

l DC12V 供電;

l RS485 通訊隔離;

l 通訊接口支持 RS232 、RS485;

l 支持標準 modbus 協議，同時支持 ASCII/RTU 格式;

l 測量芯片采用 24 位 AD 轉換器,精度可做到 0.02 度。

二、產品功能

l 12 路 PT100 采集通道;

l 支持 5 位尋址地址。

三、產品選型

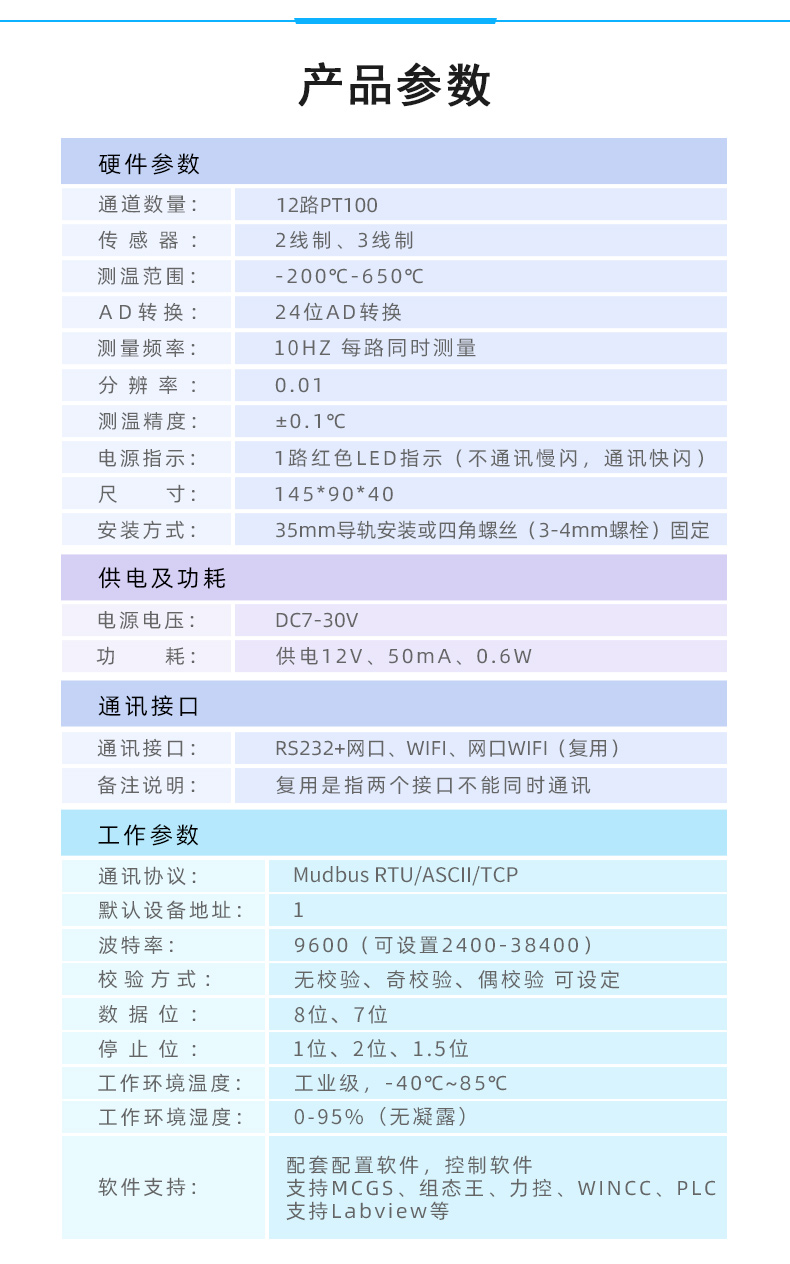

四、主要參數

五、接口說明

六、接線方式

PT100 采用三線制接線方式

七、通訊接線說明

1 、WiFi 連接

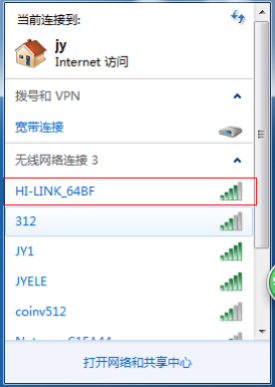

設備供電后，會出現一個 HI_LINK_** 的 WIFI 信號，WIFI 連接密碼為 12345678 ，連接后，通過網頁對設備進行參數配置。注：WIFI 版設備參數及工作模式都是通過網頁方式配置，不能使用以太網配置軟件!

若沒有出現此信號，需要先對設備進行復位操作。

2 、WiFi 復位說明

1) 網口左側有一個黑色復位按鍵或復位引腳(兩個彎曲引出的針腳)，若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。

2) 按住復位按鍵(或短接兩個復位腳)超過 10-15s 后拿開。拿開后， 網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待 30s，設備 WIFI 信號會出現， WIFI 信號名稱為 HI_LINK_**( **代表數字)，WIFI 連接密碼為 12345678。

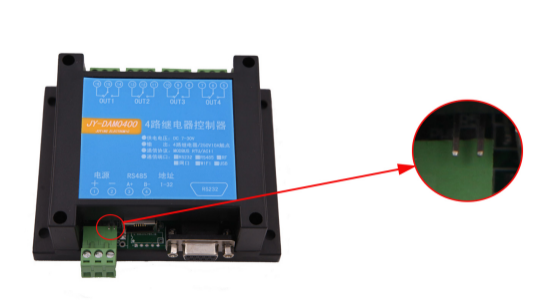

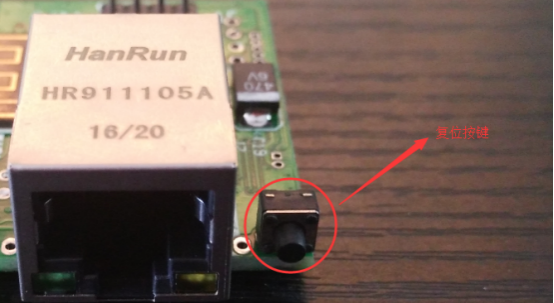

復位按鍵，如 2-1 圖所示：

復位引腳如 2-2 圖所示：

八、網絡配置

1、工作模式說明

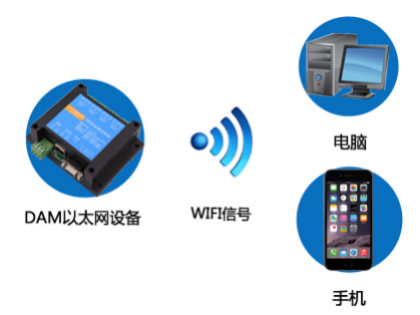

1) 默認模式(Default)：WiFi 模塊作為熱點，可以用電腦或者手機連接上 WiFi 進行控制。

2) 客戶端模式(WiFi-Client)：把 WiFi 模塊配置成客戶端模式，通過無線連到路由器或者服務器下。可與此路由下的其他設備進行通信。

3) 網口模式(ETH-SERIAL)：把模塊通過網線接到一個路由或著服務器下。可以通過連接著此路由或者服務器的電腦、手機對模塊進行通信。(要先連接 WiFi 進行配置)

4) AP 模式(WiFi-AP)：WiFi 只能作為熱點，使用手機、電腦連接到 WiFi，用手機或者電腦對模塊進行控制。

2、工作模式配置

設備 WEB 界面默認進入 IP 為：192.168.16.254 ，賬號為：admin，密碼為：admin。

2.1 、默認模式(Default)

步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼，賬號： admin 密碼：admin ，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

這里我們把 WiFi 設置成服務器。WiFi 默認模式下，不能更改 WiFi 的 IP 地址的，地址默認為 192.168.16.254.需要注意的是串口配置行的波特率。波特率使用默認的 9600.端口號改為

10000(可以修改成其他端口號)，點擊確定。設備參數配置完成。

步驟 4：

選擇虛擬串口方式或 TCP/IP 方式進行通訊測試，此時設備 IP 是 192.168.16.254，端口號為 10000，工作模式為 TCP Server。

2.2 、網口模式(ETH-SERIAL)

此工作模式下，設備通過網線與上位機直連或連接交換機路由進行通訊。

步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼，賬號：

admin 密碼：admin ，登陸后可以看到配置界面(語言可選擇中文)。

步驟 3：

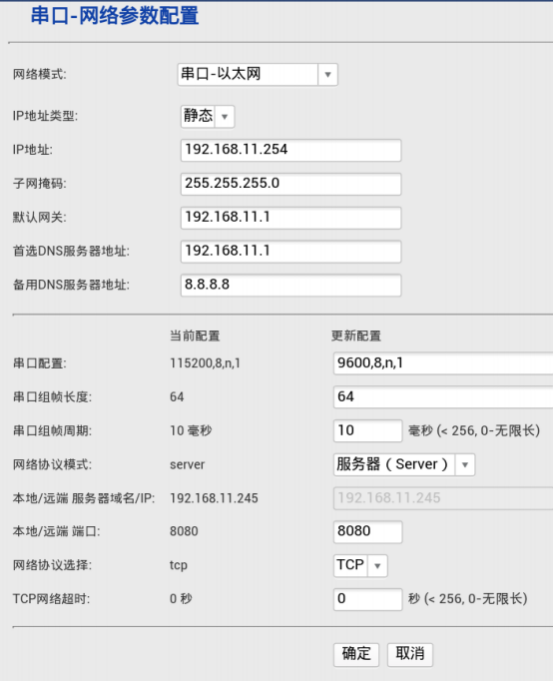

配置參數如下，

網絡模式下拉選擇串口-以太網(ETH SERIAL);

IP 類型選擇靜態的固定 IP(具體配置根據實際的路由器設備來配置)，設備應用時如果需要經過路由或者交換機時，需要配置的 IP 與使用時的 IP 段一致。串口波特率為默認的 9600端口號為 10000(可以修改成其他端口號)。

參數配置好以后點擊確定，2S 后 WIFI 會斷掉，只能使用網線方式進行通訊測試。

步驟 4：

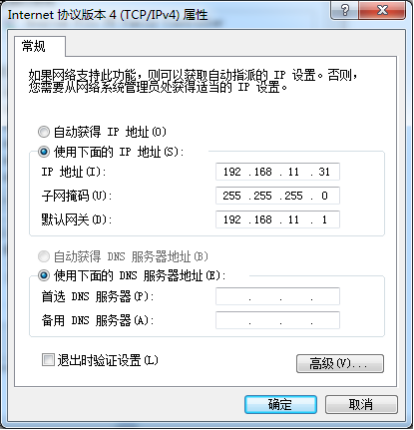

修改電腦 IP 為 192.168.11.*，與設備的 IP 在同一網段下。

步驟 5：

選擇虛擬串口方式或 TCP/IP 方式進行通訊測試，此時設備 IP 是 192.168.11.254，端口號為 10000，工作模式為 TCP Server。

2.3 、客戶端模式(WiFi Client)

該模式下需要當前網絡環境有自己的無線 WIFI 網絡，設備的 WIFI 加入當前無線網絡中。

步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼，賬號： admin 密碼：admin ，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

配置參數如下，

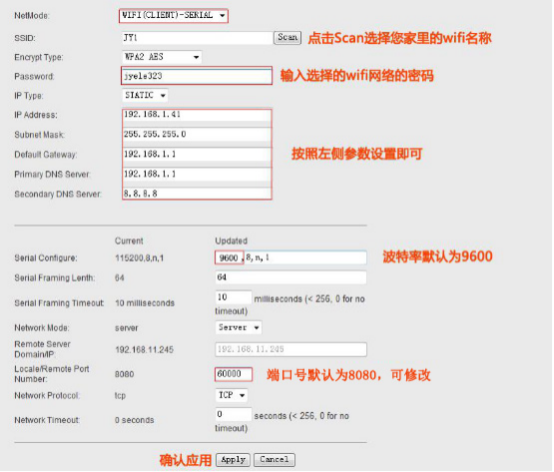

網絡模式下拉選擇“WIFI-CLIENT ”;

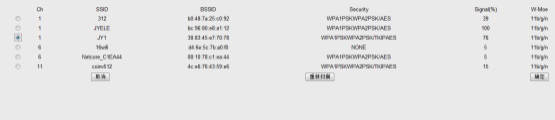

選擇要連接的路由器(為當前環境下的wifi)以我公司的無線信號：JY1 為例

安排下圖進行配置，IP 選擇靜態 IP(具體配置根據你的網絡進行設定)，方便客戶端連接。要保證你連接的路由器密碼正確、IP 配置的正確、波特率正確、端口號正確

確定后，連接的設備 WIFI 信號 HI_LINK_**會斷開消失，連接當前環境下 WIFI 網絡，如我公司使用的無線網絡 JY1。

步驟 3：

選擇虛擬串口方式或 TCP/IP 方式或手機 app 方式進行通訊測試，此時設備 IP 為上面配置的 192.168.1.41，端口號為 10000，工作模式為 TCP Server。

2.4 、無線模式(AP)

AP 工作模式是將設備作為 WIFI 熱點進行通訊的。PC 或手機連接此模式下設備的 WIFI 信號后，會斷開外網連接。

步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼，賬號： admin 密碼：admin ，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

網絡模式下拉選擇“串口-無線(WIFIAP)”,

按照上圖的設置進行配置，網絡名稱改為了：測試。密碼還是 12345678。Ip 為：192.168.11.254.串口配置波特率改為 9600(設備默認波特率)，端口：60000

確定后等待 20S 。在網絡里就可以看到名為：測試 的無線 WIFI 信號。

步驟 4：

選擇虛擬串口方式或 TCP/IP 方式或手機 app 方式進行通訊測試，此時設備 IP 為上面配置的 192.168.11.254，端口號為 60000，工作模式為 TCP Server。

九、測試軟件說明

1 、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2 、軟件界面

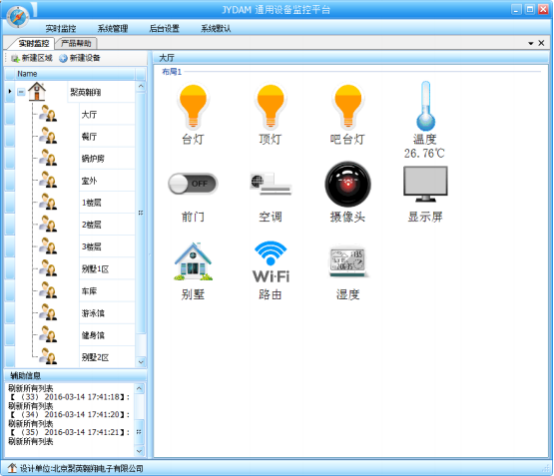

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口、WiFi 等通訊方式。軟件更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設備狀態及采集的數據，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3 、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十、工作模式功能及設置

1 、連接設備

http://www.iftz.cn/software/software/  聚英翱翔 DAM 調試軟件使用教程.rar(軟件視頻教程連接)

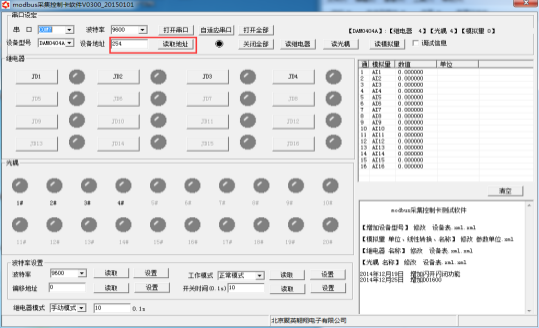

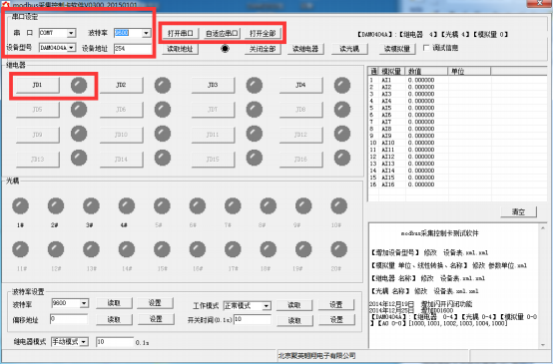

打開“聚英翱翔 DAM 調試軟件”;串口設定欄：串口選擇您電腦對應 COM口，波特率選擇設備默認波特率(9600)(未自己設置過波特率前)，設備地址填寫“254”(254 為設備的廣播地址)，設備型號選擇相對應型號，設置好以上設備的 4 個參數后點擊打開串口，點擊繼電器按鈕“JD1 ”若繼電器反應則連接成功。

2 、設備地址的更改方法

2.1 、設備地址的介紹

設備偏移地址是指在薄碼開關地址基礎上進行偏移，具體關系是：設備地址=撥碼開關地址+偏移地址。

2.2 、設備地址的讀取

點擊軟件上方“讀取地址”

2.3 、偏移地址的設定與讀取

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2.4 、設備撥碼開關地址的介紹

1 、五個撥碼全都撥到“ON”位置時，為地址“31”;

2 、五個撥碼全都撥到“OFF”位置時，為地址“0”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

2.5 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3 、閃開閃斷功能及設置

3.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

3.2 、閃斷閃開的設置

閃開閃斷模式不能寫入設備內部，可以通過發送指令實現，聚英組態軟件上即可實現此功能。

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正常控制。

十一、開發資料說明

1 、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

本產品同時支持 modbus ASCII/RTU 格式。

2 、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據 modbus 協議生成，對于繼電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1 的狀態，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作。

3 、指令列表

4 、指令詳解

模擬量查詢

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

返回數值與實際值之間的關系

實際值=返回值*0.001(或 0.01)

十二、常見問題與解決方法

1 、連接設備的 WIFI 信號弱，不穩定。

檢查設備的供電電壓和電流，設備供電電流要求 1A 以上。

2 、設備復位時，WIFI 信號不出現

短接注意引腳接觸好，復位時間 6-10s,復位成功時，網口黃的和綠燈會同時閃爍后熄滅，等待 30s，信號出現，可多次復位。
