DAM-1616 工業級 云系列網絡版 ,16路繼電器輸出(DO)16路開關量采集(DI),16路繼電器控制輸出,觸點隔離;16路開關量輸入(NPN/干接點);支持單WIFI、單網口、WIFl+網口三種分類;支持TCP/UDP工作模式;提供安卓/蘋果手機APP...
DAM1616 設備是我 公 司 云系列設備 中 網絡版 的一種 ,設備通過連接Internet廣域網來進行通訊,使用我司配套的云平臺軟件可實現遠程控制設備功能,每個設備具有唯一 ID 號方便用戶進行二次開發使用。
l 供電電壓 DC7-40V;
l 繼電器輸出觸點隔離;
l 通訊接口支持無線 WIFI+RJ45 以太網口;
l 設備默認 IP 為 192.168.16.254;
l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);
l 通信波特率:2400,4800,9600, 19200,38400;
l 通信協議:支持標準modbus RTU/TCP 協議;
l 支持用戶二次開發。
l 十六路繼電器控制;

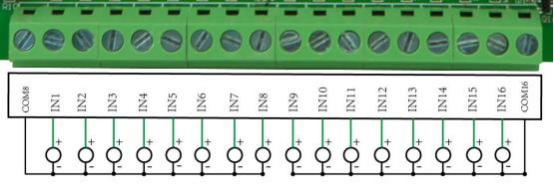

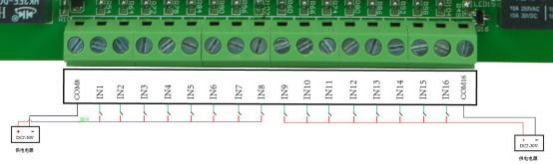

l 十六路光隔 DI 輸入(5-24V);
l 可實現遠距離操控;
l 支持局域網和外網控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透傳、力控、組態王、Modbus tcp 連接;
l 具有閃開、閃斷【點動】功能,可以自定義設置點動時間。
l 支持本機非鎖聯動模式;
l 支持本機自鎖聯動模式。

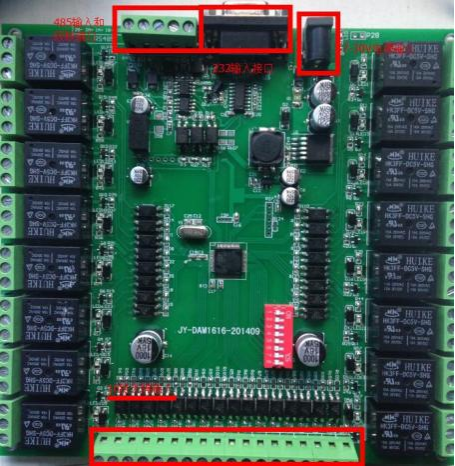

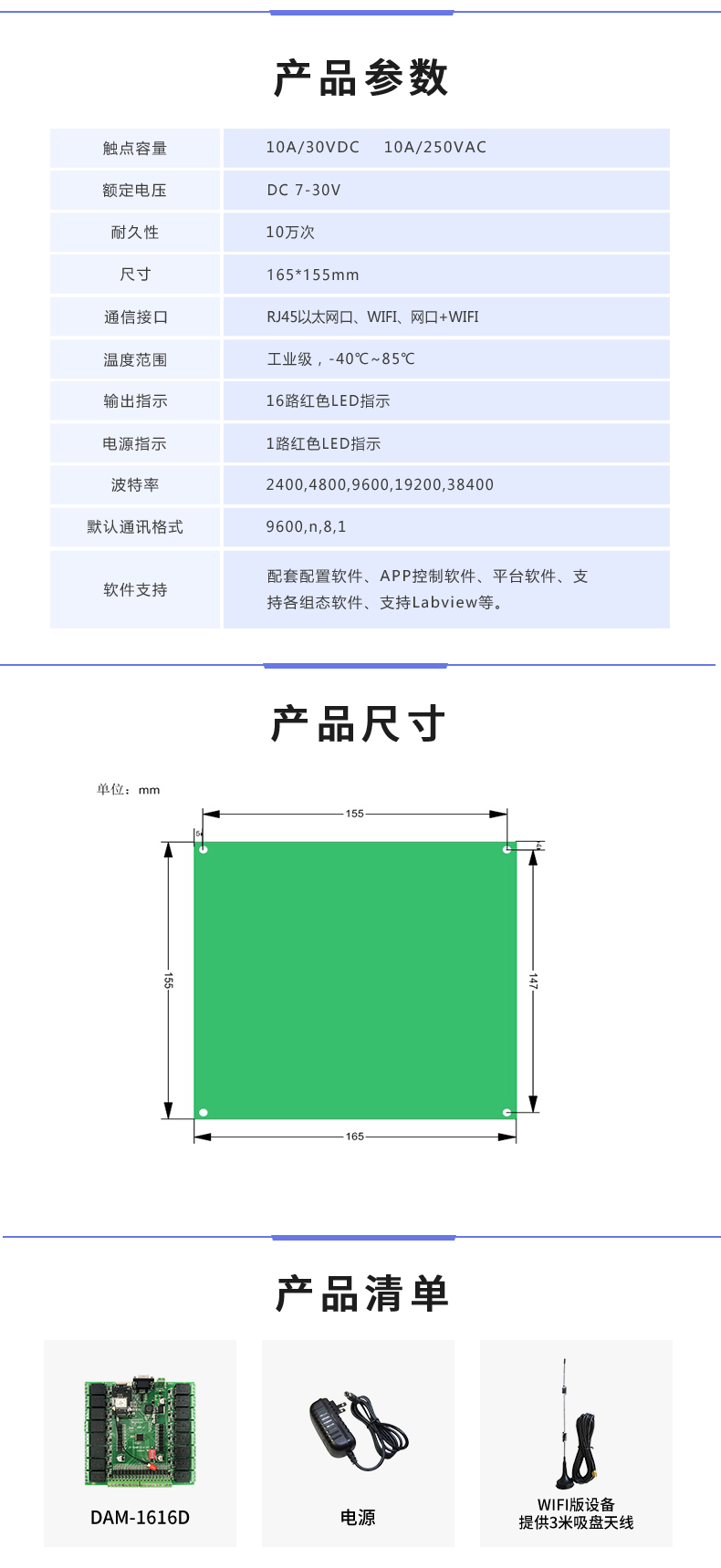

型號 | modbus | WIFI | RJ45 | 繼電器 | 光耦輸入 |
DAM1616-WIFI+網口 | ● | ● | 16 | 16 |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI+RJ45以太網口 |
默認 WIFI 名稱 | HI_Link_**( **代表隨機數字字母組合) |
默認 IP | 192.168.16.254 |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色 LED 指示(不通信時常亮,通信時閃爍) |
輸出指示 | 16路紅色 LED 指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 165*155 |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app 控制軟件,平臺軟件;支持各家組態軟件; 支持 Labviewd 等 |
設備使用基于 Internet廣域網進行遠程通訊,通過配置參數面向我司云服務器 ems.jydtu.com,端口號 60001 進行通訊。

1 、設備供電后進行本地通訊測試;
2 、測試成功通訊后,將設備接入外網,配置相應的參數和工作模式;
3 、獲取設備唯一 ID 號;
4 、手機安裝云平臺 app 軟件;
5 、通過云平臺添加設備進行測試使用




WIFI+ 網 口版設備通過 網頁方式來進行參數配置 , 設備默認 WIFI 信號名稱為Hi_Link_**** ,連接密碼為 12345678 ,默認 IP 為 192.168.16.254 ,詳細配置方法,閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;
下載地址:http://www.iftz.cn.cn/software/clp/ 聚英云平臺 WIFI 網口版使用說明.rar
使用聚英云平臺軟件,要求 DAM 設備具有唯一 ID 號,唯一 ID 號獲取有以下兩種方式:
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號,如下所示:

獲取唯一 ID 軟件下載地址:http://www.iftz.cn.cn/software/jynet/ 獲取唯一 ID 號.rar
(該軟件不需要安裝,下載打開即可)虛擬串口軟件下載地址:http://www.iftz.cn.cn/software/dam/dam0400/ 虛擬串口軟件及 TCP 服務測試軟件.rar
1) 操作步驟
1 建立虛擬串口
打開安裝的虛擬串口軟件“USR-VCOM ”,添加虛擬串口,如下所示:

注:添加的虛擬串口不能與本機已有的串口沖突, 目標 IP 即設備的 IP ,虛擬串口參數要求與章節 4 中配置的設備參數一致。
虛擬串口添加完成后,建立的虛擬串口狀態為已連接狀態,如下所示:

2 讀取唯一 ID 號
打開下載的“讀取唯一 ID ”軟件,打開上步中虛擬的串口,點擊“唯一 ID ”按鈕, 軟件底部提示讀取成功,即可獲取設備的唯一 ID 號,如下所示:

2) 常見問題
1 、軟件提示讀取成功,唯一 ID 號為空白或不提示。
此時需聯系我司客服人員,確認該購買的設備是否具有唯一 ID 號。
2 、軟件提示讀取失敗。
此時檢查建立的虛擬串口是否已連接,設備的通信波特率是否為 9600.
聚英云平臺為我公司開發的一款網絡平臺軟件,平臺包含手機 APP 平臺軟件和網頁版平臺,其中手機 APP 軟件又包含 Android 、IOS 兩大類,平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象,旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務,極大方便了用戶的需求,服務器由我公司提供,客戶可放心使用。
具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;
下載地址:http://www.iftz.cn.cn/software/clp/ 聚英云平臺 WIFI 網口版使用說明.rar
本身帶有光耦輸入和繼電器輸出的板卡模塊,在該模式下,輸入光耦與繼電器為直接聯動。即:光耦輸入信號生效—>對應繼電器吸合,光耦輸入信號取消—>對應繼電器斷開。
該模式下因為機械及程序的延遲,光耦輸入信號到繼電器動作會有一定的延遲 ,但最大不會超過 0.05 秒。
由于該模式下所有繼電器直接受光耦聯動,所以會出現串口無法操作繼電器的現象,這并不是異?,F象,而是串口操作繼電器后,在繼電器還為動作之前就被光耦的狀態聯動了。
模塊本身帶有光耦輸入和繼電器輸出的板卡模塊,在該模式下,光耦每輸入一次信號,對應的繼電器翻轉一次。即:
光耦輸入信號生效—>繼電器翻轉(吸合變斷開、斷開變吸合);
光耦輸入信號取消—>繼電器不動作;
該模式同樣存在非鎖模式的延遲問題,但是延遲時間同樣不會大于 0.05 秒。
該模式主要可以用于外部信號觸發來控制設備啟停的場合,例如光耦外接一個按鈕,對應的繼電器外接用電設備,則每按一次按鈕,設備就會切換一次啟停狀態。
手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時閉合);
閃開模式:對繼電器每操作一次,繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;
閃斷模式:對繼電器每操作一次,繼電器則斷開 1.秒(時間可調)后自行閉合;
本控制卡主要為線圈寄存器,主要支持以下指令碼:1 、5 、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 |
線圈控制 | ||
線圈 1 | 00001 | 第一路繼電器輸出 |
線圈 2 | 00002 | 第二路繼電器輸出 |
線圈 3 | 00003 | 第三路繼電器輸出 |
線圈 4 | 00004 | 第四路繼電器輸出 |
線圈 5 | 00005 | 第五路繼電器輸出 |
線圈 6 | 00006 | 第六路繼電器輸出 |
線圈 7 | 00007 | 第七路繼電器輸出 |
線圈 8 | 00008 | 第八路繼電器輸出 |
線圈 9 | 00009 | 第九路繼電器輸出 |
線圈 10 | 00010 | 第十路繼電器輸出 |
線圈 11 | 00011 | 第十一路繼電器輸出 |
線圈 12 | 00012 | 第十二路繼電器輸出 |
線圈 13 | 00013 | 第十三路繼電器輸出 |
線圈 14 | 00014 | 第十四路繼電器輸出 |
線圈 15 | 00015 | 第十五路繼電器輸出 |
線圈 16 | 00016 | 第十六路繼電器輸出 |
光耦控制 | ||
光耦 1 | 10001 | 第一路光耦輸入 |
光耦 2 10002 第二路光耦輸入 | ||
光耦 3 | 10003 | 第三路光耦輸入 |
光耦 4 10004 第四路光耦輸入 | ||
光耦 5 | 10005 | 第五路光耦輸入 |
光耦 6 10006 第六路光耦輸入 | ||
光耦 7 | 10007 | 第七路光耦輸入 |
光耦 8 10008 第八路光耦輸入 | ||
光耦 9 | 10009 | 第九路光耦輸入 |
光耦 10 10010 第十路光耦輸入 | ||
光耦 11 | 10011 | 第十一路光耦輸入 |
光耦 12 10012 第十二路光耦輸入 | ||
光耦 13 | 10013 | 第十三路光耦輸入 |
光耦 14 10014 第十四路光耦輸入 | ||
光耦 15 | 10015 | 第十五路光耦輸入 |
光耦 16 10016 第十六路光耦輸入 | ||
循環控制 | ||
【JD1】 | 40001-40005 | [0001]:循環操作次數 [0002]:循環操作中閉合時間(ms) [0003]:循環操作中斷開時間(ms) [0004]:閃斷閃閉模式 4: 閃閉操作 2: 閃斷操作 其他:無效操作 [0005]:閃開閃閉工作時間(ms) |
【JD2】 | 40006-40010 | |
【JD3】 | 40011-40015 | |
【JD4】 。。。。。。 【JD16】 | 40016-40020 。。。。。。 40076-40080 | |
配置參數 | ||
通信波特率 | 41001 | 見下表波特率數值對應表,默認為 0 ,支持0-6 ,該寄存器同時決定 RS232 和 RS485 的通信波特率 |
備用 | 41002 | 備用,用戶不可寫入任何值。 |
模式寄存器 | 41003 | 0 :正常工作模式 1 :輸入對輸出自鎖模式 2 :輸入對輸出非鎖模式 3 :輸入對輸出自鎖模式,預留功能 4 :互動自鎖模式 5 :互動非鎖模式 |
備用 | 41004 | 用戶可以使用,存儲用戶數據 |
備用 | 41005 | 用戶可以使用,存儲用戶數據 |
只讀參數 | ||
設備地址 | 30001 | Modbus 訪問的地址 |
線圈輸出狀態 | 30002 | 1-16 |
線圈輸出狀態 | 30003 | 17-32 |
光耦輸入狀態 | 30004 | 1-16 |
光耦輸入狀態 | 30005 | 17-32 |
備注:
① :Modbus 設備指令支持下列Modbus 地址:
00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)
采用5 位碼格式,第一個字符決定寄存器類型,其余 4 個字符代表地址。地址 1 從 0 開始,如 00001 對應 0000。
波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③ :繼電器狀態,通過 30002 地址可以查詢,也可以通過 00001---00002 地址來查詢,但控制只能使用 00001---00002 地址。
30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。
對應結果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼 電 器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。
同理:光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002都對應到指定的硬件上。
寄存器地址按照 PLC 命名規則,真實地址為去掉最高位,然后減一。
情景 | RTU 格式(16 進制發送) |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
控制第九路開 | FE 05 00 08 FF 00 19 F7 |
控制第九路關 | FE 05 00 08 00 00 58 07 |
控制第十路開 | FE 05 00 09 FF 00 48 37 |
控制第十路關 | FE 05 00 09 00 00 09 C7 |
控制第十一路開 | FE 05 00 0A FF 00 B8 37 |
控制第十一路關 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路開 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路關 | FE 05 00 0B 00 00 A8 07 |
控制第十三路開 | FE 05 00 0C FF 00 58 36 |
控制第十三路關 | FE 05 00 0C 00 00 19 C6 |
控制第十四路開 | FE 05 00 0D FF 00 09 F6 |
控制第十四路關 | FE 05 00 0D 00 00 48 06 |
控制第十五路開 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路關 | FE 05 00 0E 00 00 B8 06 |
控制第十六路開 | FE 05 00 0F FF 00 A8 36 |
控制第十六路關 | FE 05 00 0F 00 00 E9 C6 |
查詢 16 路光耦狀態 | FE 02 00 00 00 10 6D C9 |
查詢返回信息 | FE 02 02 00 00 AD AC |
控制 1 路繼電器(以第一路開為例,其他通道參照本例)
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
1、查詢 16 路繼電器
發送碼:FE 01 00 00 00 10 29 C9
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 10 | 查詢數量 | 要查詢的繼電器數量 |
29 C9 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令:如果查詢錯誤,返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 |
。。。。。。。 Bit7:第八個繼電器狀態 | ||
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
2、查詢光耦
發送碼:FE 02 00 00 00 0C 6C 00
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 查詢離散量輸入(光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 0C | 查詢數量 | 要查詢的光耦狀態數量 |
6C 00 | CRC16 |
光耦返回信息:
返回碼:FE 02 02 00 00 AD AC
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bit7:第八個光耦輸入狀態 |
AD AC | CRC16 |
3、閃開閃閉指令解析
閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04/00 02 | 指令 | 閃開閃閉指令 |
00 0A | 延時時間 | 00 0A 為十六進制換為十進制則為間隔時間 |
00 D8 | CRC16 |
返回碼:FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
4、全開全關指令解析
全開發送碼:FE 0F 00 00 00 04 01 FF 31 D2
全斷發送碼:FE 0F 00 00 00 04 01 00 71 92
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 04 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF (或 00) | 全開全關命令 | FF 全開命令 00 全關命令 |
31 D2(或 71 92) | CRC16 | 校驗位 |
全斷全開返回碼:FE 0F 00 00 00 04 40 07
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 04 | 數量 | 返回信息的繼電器數量 |
40 07 | CRC16 | 校驗位 |
