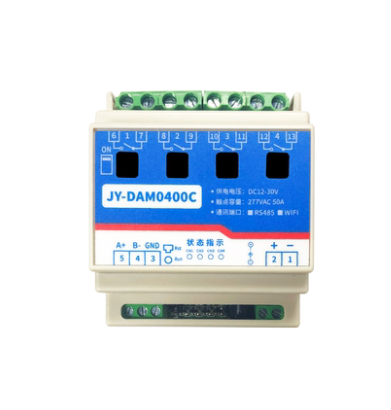

監控平臺功能：52W條存儲、云平臺監測、本地軟件監控、二次開發、多級管理權限、斷點續傳、歷史數據、超限多種告警，簡單易操作的人性化設置后臺無需任何操作經驗直接上手運行
機房環境監控系統通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一ID號方便用戶進行二次開發使用。
?繼電器輸出觸點隔離;
?通訊接口支持無線WIFI+RJ45以太網口;
?設備默認IP為192.168.10.1;
?設備默認WIFI名稱為JY_**(**代表隨機數字字母組合);
?通信波特率：2400,4800,9600,19200,38400;
?通信協議：支持標準modbus RTU/TCP協議;
?支持用戶二次開發。
?支持紅外雙頻檢測
?支持機房煙霧檢測
?支持機房環境溫濕度檢測
?支持土壤溫濕度檢測
?支持機房漏水水位檢測
?支持SF6檢測
?支持機房風機控制
?支持機房燈光控制
?支持消防設施控制
?支持除濕機控制
?支持水位控制
?支持門禁控制
?支持本地按鈕控制
?支持本地觸摸控制
?支持本地狀態顯示
?支持本地策略配置
?支持本地參數調整
?支持遠程遙控遙測
?預留6路4-20mA傳感器
?預留2路開關量傳感器監測。
?可實現遠距離操控;
?支持局域網和外網控制使用;
?支持UDP/TCP工作模式;
?支持Client 、Server模式;
?支持透傳、力控、組態王、Modbus tcp連接;
?具有閃開、閃斷【點動】功能，可以自定義設置點動時間。
版本 | 定時功能 | 聯動模式 | 模擬量閾值 | 場景 |
普通版 | ||||
智能自控版 | ● | ● | ● | ● |
①、普通版：
?設備默認輸入和輸出之間為互相獨立，沒有關系。
②、智能自控版：
?定時控制----年月日時分秒自定義設置時間控制，可循環;
?輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;
?開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;
?模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;
?場景控制-----自定義完整的邏輯控制觸發條件;
?70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

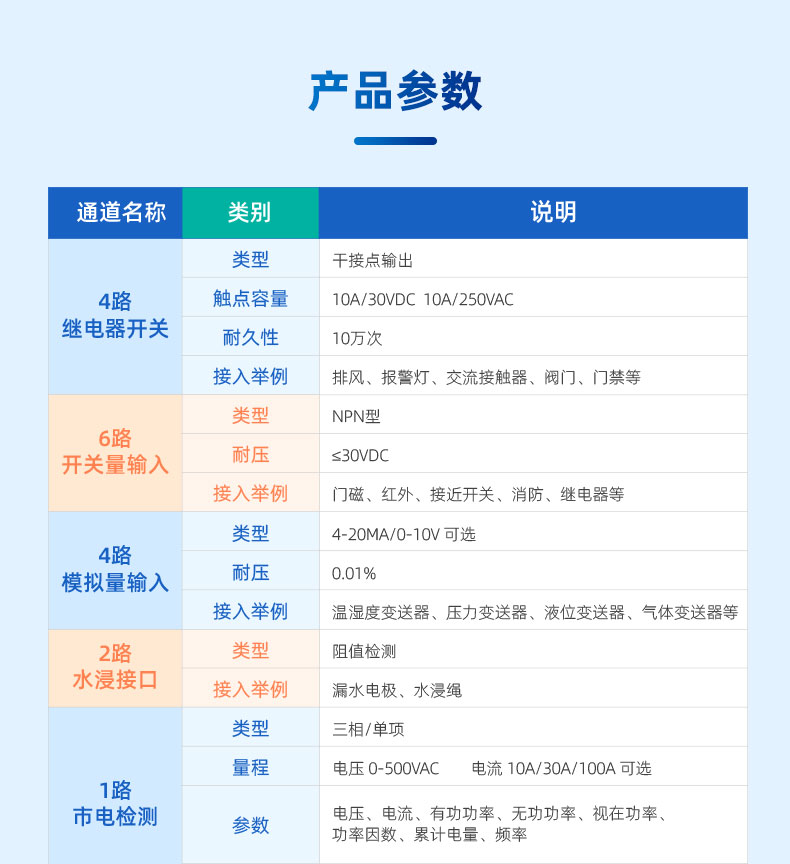

參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI+RJ45以太網口 |
默認WIFI名稱 | JY_**（**代表隨機數字字母組合） |
默認IP | 192.168.10.1 |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色LED指示（不通信時常亮，通信時閃爍） |
輸出指示 | 16路紅色LED指示 |
溫度范圍 | 工業級，-40℃～85℃ |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app控制軟件，平臺軟件； |

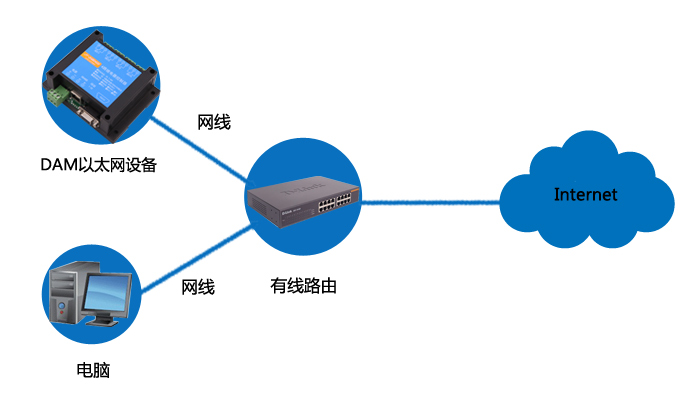

? 網口：
? WIFI：
電腦/手機連接默認WIFI信號JY_***;
? 網口：使用【以太網配置軟件】進行配置;
? WIFI：打開192.168.10.1網頁進行配置。
4、打開軟件注冊個人賬號添加設備。
網口：
網口 | IP地址 | 網絡模式 | 端口號 | 設備地址 |
192.168.1.232 | TCP Server | 10000 | 1 |
WIFI：

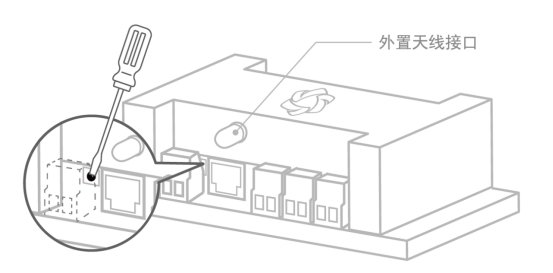

WIFI | WIFI信號名稱 | IP地址 | 登錄賬號/密碼 | 網絡模式 | 端口號 | 設備地址 |
JY_*** | 192.168.10.1 | admin | TCP Server | 10000 | 1 |
模式 | 動作 | 說明 |
WIFI | 長按按鍵6秒 | 釋放按鍵后，進入默認靜態IP模式。 |
長按按鍵12秒 | 釋放按鍵后，進入默認DHCP模式 | |
網口 | 長按按鍵6秒 | 釋放按鍵后，進入默認DHCP模式。 |
長按按鍵12秒 | 釋放按鍵后，進入默認靜態IP模式 |

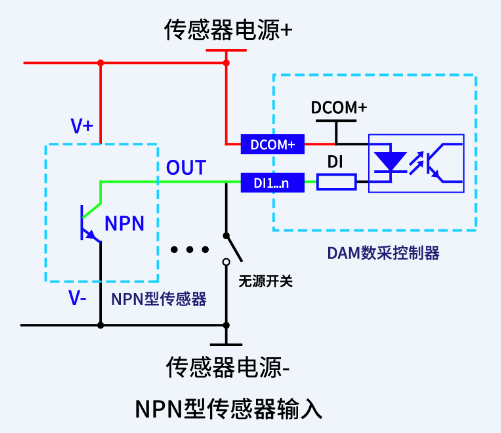

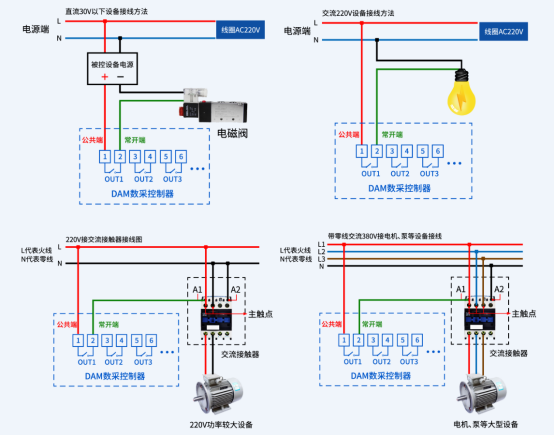

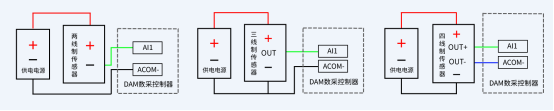

下圖中采集卡中的AD接口指AI_1-AI_12，GND指COM-。
設備采集到的AI數據與實際輸入值之間的關系：
實際值=返回值*0.001
具體配置說明手冊下載地址如下：
http://www.iftz.cn.cn/software/clp/ 聚英云平臺WIFI網口版使用說明.doc

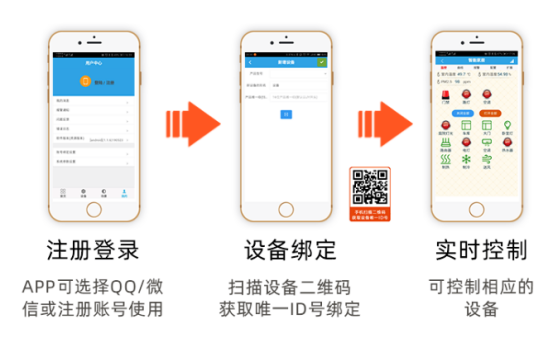

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://www.iftz.cn.cn/software/software/Modbus%20 POLL軟件及使用教程.rar
本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表：
寄存器地址 | 說明 | ||
線圈控制 | |||
線圈1 | 寫線圈 1號指令碼 | 0x0001 | 第一路繼電器輸出 |
線圈2 | 00002 | 第二路繼電器輸出 | |
線圈3 | 00003 | 第三路繼電器輸出 | |
線圈4 | 00004 | 第四路繼電器輸出 | |
線圈5 | 00005 | 第五路繼電器輸出 | |
線圈6 | 00006 | 第六路繼電器輸出 | |
線圈7 | 00007 | 第七路繼電器輸出 | |
線圈8 | 00008 | 第八路繼電器輸出 | |
離散量輸入 | |||
輸入1 | 開關量 2號指令 | 20001 | 第一路輸入 |
輸入2 | 20002 | 第二路輸入 | |
輸入3 | 20003 | 第三路輸入 | |
輸入4 | 20004 | 第四路輸入 | |
輸入5 | 20005 | 第五路輸入 | |
輸入6 | 20006 | 第六路輸入 | |
輸入7 | 20007 | 第七路輸入 | |
輸入8 | 20008 | 第八路輸入 | |
模擬量輸入 | |||
輸入1 | 模擬量輸入 4號指令 | 40001 | 第一路輸入 |
輸入2 | 40002 | 第二路輸入 | |
輸入3 | 40003 | 第三路輸入 | |
輸入4 | 40004 | 第四路輸入 | |
輸入5 | 40005 | 第五路輸入 | |
輸入6 | 40006 | 第六路輸入 | |
輸入7 | 40007 | 第七路輸入 | |
輸入8 | 40008 | 第八路輸入 | |
配置參數 | |||
RS232波特率 | 保持寄存器 | 31000 | 見下表波特率數值對應表，默認為0，支持0-10，該寄存器同時決定RS232和RS485的通信波特率 |
RS485波特率 | 31001 | ||
設備地址 | 31002 | 默認地址1，可設置地址范圍1-254 | |
波特率數值對應表
數值 | 波特率 |
0 | 38400 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
6 | 115200 |
7 | 57600 |
8 | 56000 |
9 | 14400 |
10 | 1200 |
注意：使用第三方上位機，比如組態王、MCGS、PLC等軟件時，PLC寄存器地址會偏移1。
情景 | RTU格式（16進制發送） |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
查詢16路光耦狀態 | FE 02 00 00 00 10 6D C9 |
查詢返回信息 | FE 02 02 00 00 AD AC |
查詢8路繼電器
FE 01 00 00 00 08 29 C3
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 08 | 查詢數量 | 要查詢的繼電器數量 |
29 C3 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令：如果查詢錯誤，返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8
|
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
查詢光耦
發送碼：FE 02 00 00 00 08 6D C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 查詢離散量輸入（光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 0C | 查詢數量 | 要查詢的光耦狀態數量 |
6D C3 | CRC16 |
光耦返回信息：
返回碼：FE 02 02 00 01 6C 6C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 返回指令：如果查詢錯誤，返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 01
| 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bit12:第二十四個光耦輸入狀態 |
6C 6C | CRC16 |
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04為閃開指令 00 02為閃閉命令 |
00 0A | 間斷時間 | 00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10） |
00 D8 | CRC16 | 校驗方式 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
全開發送碼：FE 0F 00 00 00 08 02 FF F1 21
全斷發送碼：FE 0F 00 00 00 08 02 00 B1 61
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 00 | 起始地址 | |
00 10 | 控制數量 | 控制的繼電器數量 |
02 | 字節數 | 發送命令字節數 |
FF (或00 ） | 全開全關命令 | FF FF全開命令 00 00全關命令 |
F1 21（或B1 61） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 08 40 08
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 00 | 起始地址 | |
00 08 | 數量 | 返回信息的繼電器數量 |
40 02 | CRC16 | 校驗位 |
查詢模擬量AD字
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001
發送碼：FE 04 00 00 00 08 E5 C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 08 | 查詢數量 | 要查詢的模擬量數量 |
E5 C3 | CRC16 |
模擬返回信息：
返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
10 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) | 查詢的AD字 | TH為模擬量高字節，TL 為模擬量低字節； 每通道2個字節，順序讀取 |
71 2C | CRC16 | 校驗位 |
