工業級脈沖輸出模塊,支持隔離485通訊/CAN通訊,NPN輸出 3.3/5V可選,頻率可以調整,支持8路PWM輸出通道(6路獨立輸出 + 2路同頻率輸出),每路輸出指示燈顯示,支持modbus通訊調試,廣泛應用在倉儲物流、汽車制造、電子行業等場合。
l DC7-30V 寬壓供電
l RS485 通訊隔離。
l 通訊接口支持 RS485 、CAN 、網 口。
l 支持標準 Modbus 協議,同時支持 ASCII/RTU 格式。
l 6+2 路 PWM 輸出(6 路獨立,2 路同頻)。
l NPN 輸出、3.3V/5V 輸出
l 8 路 PWM 輸出通道(6 路獨立輸出 + 2 路同頻率輸出)
l 支持波特率:1200,2400,4800,9600, 14400, 19200,38400,56000,57600, 115200

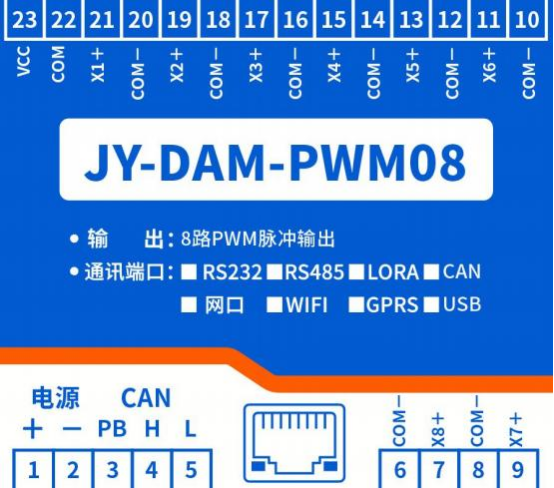

型號 | Modbus | RS485 | 網口 | CAN | PWM |
JY-DAM-PWM08-485 | ● | ● | 6+2 | ||
JY-DAM-PWM08-ETH | ● | ● | 6+2 | ||
JY-DAM-PWM08-CAN | ● | ● | 6+2 |
參數 | 說明 |
數據接口 | RS485、CAN、以太網接口 |
額定電壓 | DC 7-30V |
指示燈 | 1路紅色 LED 指示 (不通信時大約2秒閃爍一次,通信時閃爍) 8路 PWM 輸出指示燈(高頻率視覺常亮) |
脈沖頻率 | 400Hz~40KHz |
頻率分辨率 | 0.01Hz |
頻率精度 | 0.5‰(千分之五) |
占空比 | 0~100% |
占空比分辨率 | 0.01% |

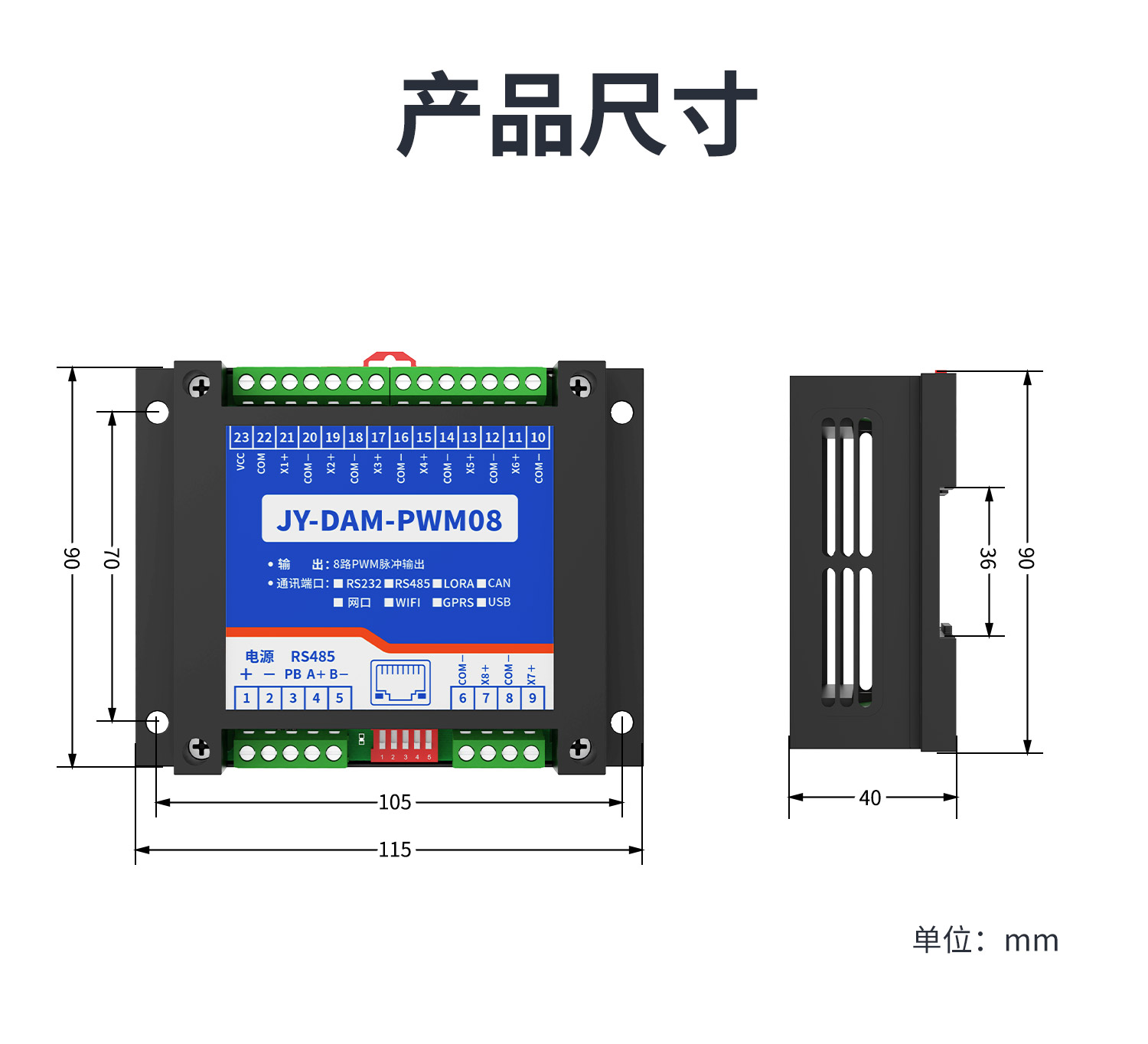

尺寸 | 113.8*89.2*49.7mm(手工測量有誤差) |
重量 | 約160g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600, 14400, 19200,38400,56000,57600, 115200 |
軟件支持 | 配套配置軟件、控制軟件; 支持各家組態軟件; 支持 Labviewd 等 |



電腦自帶的串口一般是 RS232 ,需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后 RS485 為 A 、B 兩線,A 接板上 A 端子,B 接板上 B 端子。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。

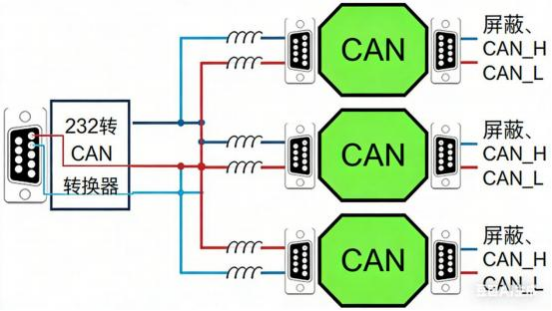

電腦自帶的串口一般是 RS232 ,需要配 232-CAN 轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后CAN 為 H 、L 兩線,H 接板上 H 端子,L 接板上 L 端子。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。
PWM 輸出 NPN 輸出接線方式,輸出源應外接上拉電阻接電源。

圖上一通道 1 為例示意接線圖
軟件下載鏈接地址:http://www.iftz.cn.cn/software/software/ 聚英翱翔 DAM 調試軟件使用教程.rar

軟件功能:
l 繼電器狀態查詢
l 繼電器獨立控制
l 模擬量讀取
l 開關量狀態查詢
l 調試信息查詢
l 工作模式的更改
l 偏移地址的設定
l 繼電器整體控制
1 選擇設備當前串口號,默認波特率為 9600 ,設備地址修改為254 ,打開串口;
2 右下角顯示采集成功等字樣,讀到的設備地址為“ 1 ”,軟件右下方的發送和指令正確,則說明設備與電腦通訊成功。


l 監測溫度
l 顯示溫度曲線
l 修改波特率和設備地址
確定通信成功后,在配置參數中先點擊基本信息的讀取,選擇正確的波特率和需要配置的設備地址,設備地址=偏移地址,點擊設定,若右邊接受區域不再顯示收到之前地址的消息,則說明操作成功,可以點擊關閉端口,重新配置調試軟件的波特率和地址。

設備地址由撥碼開關地址和設備基地址兩部分構成。
撥碼開關地址:是五位撥碼開關地址。(范圍0~31)
設備基地址:是指軟件設置的地址,也叫偏移地址。
具體關系是:設備地址=撥碼開關地址+設備基地址(無撥碼開關設備:設備地址=設備基地址)。
修改設備地址如果小于 31 ,即用撥碼開關。如果大于 31 ,需要修改設備基地址。
如:設置設備地址為 100 ,撥碼開關地址撥為0 ,設備基地址應該寫入 100。
如果沒有撥碼開關,則撥碼開關地址為 0。
DAM 系列設備地址默認為0 ,使用廣播地址為 254 進行通訊,用0 無法通訊。
設備地址=偏移地址
設備正常通訊后,轉到配置參數頁即可讀到設備的當前地址。

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設定 ”來對設備的偏移地址進行讀取或設置。

與偏移地址的設定與讀取一致,點擊基本信息的“讀取 ”和“設定 ”就可以讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。
本產品支持標準 Modbus 指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議中文版參考:http://www.iftz.cn.cn/software/software / DAM 調試軟件使用教程.rar(軟件視頻教程連接)
本產品支持 Modbus RTU 格式。
本控制卡主要為配置寄存器,支持以下指令碼:4 、6
指令碼 | 含義 |
4 | |
6 | 修改配置數據 |
寄存器地址表:
寄存器地址 | 寄存器地址 | PLC | 數據類型 | 數據定義 |
(十進制) | (十六進制) | 寄存器地址 | ||
1000 | 03E8 | 41001 | U 16 | 串口 1 波特率bit0~bit7: 0 :9600 1 :2400 2 :4800 3 :9600 4 :19200 5 :38400 6 :115200 7 :57600 8 :56000 9 :14400 10:1200
bit8~bit9: 0 :無校驗(None) 1 :偶校驗(Even) 2 :奇校驗(Odd)
Bit 10~bit 11: 0 :停止位 1 位 1 :停止位 2 位 2 :停止位 1.5 位 |
1001 | 03E9 | 41002 | U 16 | 串口 2 波特率bit0~bit7: |
1 :2400 2 :4800 3 :9600 4 :19200 5 :38400 6 :115200 7 :57600 8 :56000 9 :14400 10:1200
bit8~bit9: 0 :無校驗(None) 1 :偶校驗(Even) 2 :奇校驗(Odd)
Bit 10~bit 11: 0 :停止位 1 位 1 :停止位 2 位 2 :停止位 1.5 位 |
例:
修改串口 1 為:9600 偶校驗 1 位停止位 : FE 10 03 E8 00 01 02 01 00 C6 1C
修改串口 1 為:9600 奇校驗 1 位停止位 : FE 10 03 E8 00 01 02 02 00 C6 EC
修改串口 1 為:19200 偶校驗 1 位停止位 : FE 10 03 E8 00 01 02 01 04 C7 DF
修改串口 1 為:38400 奇校驗 1 位停止位 : FE 10 03 E8 00 01 02 02 05 06 EF
修改串口 2 為:9600 偶校驗 1 位停止位 : FE 10 03 E9 00 01 02 01 00 C7 CD
修改串口 2 為:9600 奇校驗 1 位停止位 : FE 10 03 E9 00 01 02 02 00 C7 3D
修改串口 2 為:19200 偶校驗 1 位停止位 : FE 10 03 E9 00 01 02 01 04 C6 0E
修改串口 2 為:38400 奇校驗 1 位停止位 : FE 10 03 E9 00 01 02 02 05 07 3E
應用舉例及其說明:本機地址除了偏移地址之外,還有默認的 254 為廣播地址。當總線上只有一個設備時,直接使用254 地址即可。
指令可通過“聚英翱翔 DAM 調試軟件 ”,的調試信息來獲取。

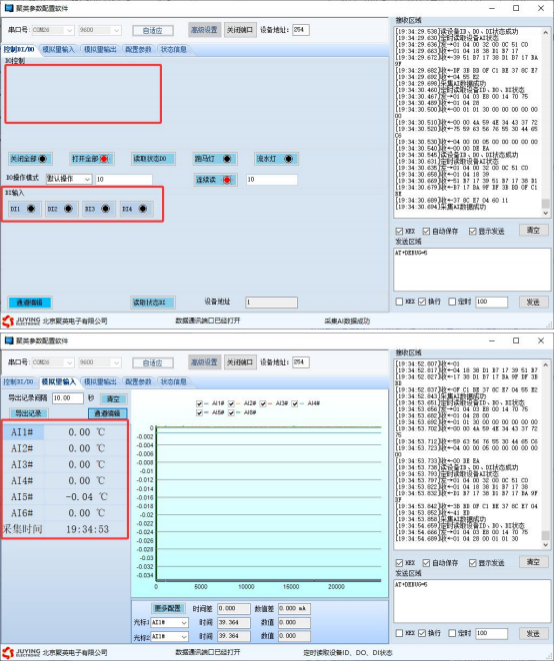

如下圖,此設備沒有 DO 輸出,有 4 個 DI 輸入和6 個模擬量采集。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據 Modbus 協議生成,對于繼電器線圈的讀寫,實際就是對 Modbus 寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態,實際上是對繼電器 1 對應的線圈寄存器00001 的讀寫操作。
指令輸入寄存器為只讀寄存器,用于表示頻率和占空比。每通道頻率值使用2 個輸入寄存器表示,數值類型為 32 位無符號整型;每通道的占空比使用 1 個輸入寄存器表示,數值類型為 16 位無符號整型。頻率分辨率為 0.01Hz , 占空比分辨率為 0.01% ,真實值=寄存器值 X0.01 。例如頻率為 1234567.89Hz ,則轉換前的整型值為 123456789 , 即十六進制的0x075BCD15 , 占用兩個輸入寄存器,高 16 位 0x075B 放在低地址輸入寄存器,低 16 位0xCD15 放在高地址輸入寄存器。例如占空比為 50.23% ,則轉換前的整型值為 5023 ,即十六進制的0x139F , 占用 1 個輸入寄存器。輸入寄存器功能定義如下。
寄 存 器地址 ( 十 進制) | 寄 存 器 地址 ( 十 六 進制) | 數據類型 | 數據定義 | PLC 地址 |
0 | 0000H | u32 | 通道 1 頻率高 16 位 | 30001 |
1 | 0001H | u32 | 通道 1 頻率低 16 位 | 30002 |
2 | 0002H | u16 | 通道 1 占空比 | 30003 |
3 | 0003H | u32 | 通道 2 頻率高 16 位 | 30004 |
4 | 0004H | u32 | 通道 2 頻率低 16 位 | 30005 |
6 | 0005H | u16 | 通道 2 占空比 | 30006 |
7 | 0006H | u32 | 通道 3 頻率高 16 位 | 30007 |
8 | 0007H | u32 | 通道 3 頻率低 16 位 | 30008 |
9 | 0008H | u16 | 通道 3 占空比 | 30009 |
10 | 0009H | u32 | 通道 4 頻率高 16 位 | 30010 |
11 | 000AH | u32 | 通道 4 頻率低 16 位 | 30011 |
12 | 000BH | u16 | 通道4 占空比 | 30012 |
13 | 000CH | u32 | 通道 5 頻率高 16 位 | 30013 |
14 | 000DH | u32 | 通道 5 頻率低 16 位 | 30014 |
15 | 000EH | u16 | 通道 5 占空比 | 30015 |
16 | 0010H | u32 | 通道 6 頻率高 16 位 | 30016 |
17 | 0011H | u32 | 通道 6 頻率低 16 位 | 30017 |
18 | 0012H | u16 | 通道 6 占空比 | 30018 |
19 | 0013H | u32 | 通道 7 頻率高 16 位 | 30019 |
20 | 0014H | u32 | 通道 7 頻率低 16 位 | 30020 |
21 | 0015H | u16 | 通道 7 占空比 | 30021 |
22 | 0016H | u32 | 通道 8 頻率高 16 位 | 30022 |
23 | 0017H | u32 | 通道 8 頻率低 16 位 | 30023 |
24 | 0018H | u16 | 通道8 占空比 | 30012 |
1 、485 總線上掛有多個設備時,每個設備地址不能一樣,不能使用廣播地址 254 來進行通訊。
廣播地址在總線上只有一個設備時可以使用,大于 1 個設備時請以偏移地址區分地址來控制,否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
