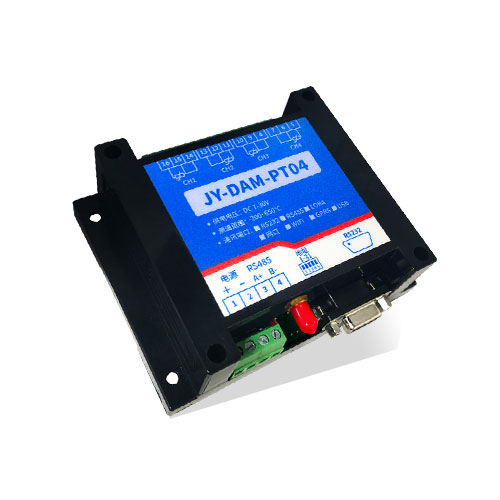

一、產品特點

l DC7-30V 寬壓供電;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準modbus RTU/TCP 協議;

l 支持用戶二次開發。

l 支持標準 modbus 協議，同時支持 ASCII/RTU 格式;

l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度。

二、產品功能

l 4 路 PT100 采集通道;

l 支持 5 位尋址地址;

l 支持波特率：2400,4800,9600, 19200,38400。

l 可實現遠距離操控;

l 支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透?jìng)鳌⒘亍⒔M態王、Modbus tcp 連接;

三、產品選型

四、主要參數

五、通訊架構說明

設備使用基于 Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊。

六、快速使用說明

1 、設備供電后連接設備 WIFI 信號，通過網頁進行參數配置;

2 、測試通訊;

3 、獲取設備唯一 ID 號;

4 、手機安裝云平臺 app 軟件;

5 、通過云平臺添加設備進行測試使用。

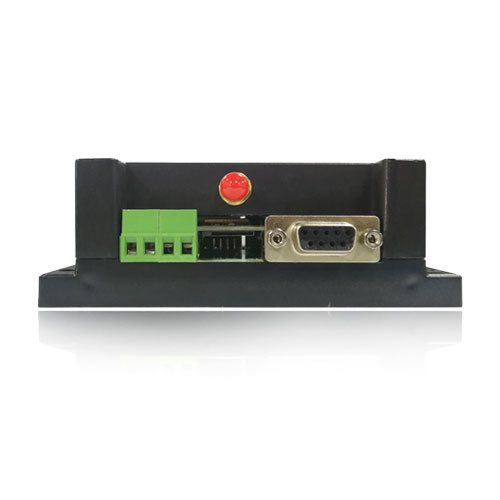

七、接口說明

八、PT100 接線方式

PT100 采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

九、設備參數配置及測試

WIFI+ 網 口版設備通過 網頁方式來進行參數配置 ， 設備默認 WIFI 信號名稱為Hi_Link_**** ，連接密碼為 12345678 ，默認 IP 為 192.168.16.254 ，詳細配置方法，

閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://www.iftz.cn.cn/software/clp/  聚英云平臺 WIFI 網口版使用說明.rar

十、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

2、使用軟件獲取【選用】

獲取唯一 ID 軟件下載地址：

http://www.iftz.cn/software/  獲取唯一 ID 號.rar

(該軟件不需要安裝，下載打開即可)虛擬串口軟件下載地址：

http://www.iftz.cn/software/  虛擬串口軟件及 TCP 服務測試軟件.rar

1) 操作步驟

1 建立虛擬串口

打開安裝的虛擬串口軟件“USR-VCOM ”，添加虛擬串口，如下所示：

注：添加的虛擬串口不能與本機已有的串口沖突， 目標 IP 即設備的 IP ，虛擬串口參數要求與章節 4 中配置的設備參數一致。

虛擬串口添加完成后，建立的虛擬串口狀態為已連接狀態，如下所示：

2 讀取唯一 ID 號

打開下載的“讀取唯一 ID ”軟件，打開上步中虛擬的串口，點擊“唯一 ID ”按鈕, 軟件底部提示讀取成功，即可獲取設備的唯一 ID 號，如下所示：

2) 常見問題

1 、軟件提示讀取成功，唯一 ID 號為空白或不提示。

此時需聯系我司客服人員，確認該購買的設備是否具有唯一 ID 號。

2 、軟件提示讀取失敗。

此時檢查建立的虛擬串口是否已連接，設備的通信波特率是否為 9600.

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;

下載地址：http://www.iftz.cn/software/  聚英云平臺單 WIFI 版使用說明.rar

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本

文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：http://www.iftz.cn.cn/software/software/   DAM 調試軟件使用教程.rar(軟件視頻教程連接)

本產品支持 modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3 、4 、6

寄存器地址表：

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有 485 總線才可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4、指令列表

5、指令詳解

5.1 模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24
