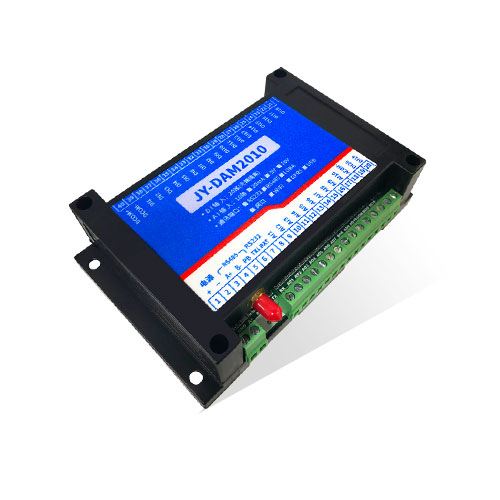

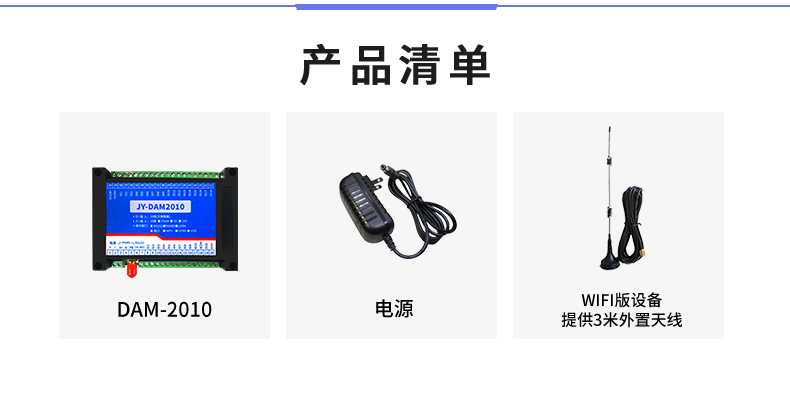

DAM2010 工業級 云平臺系列網絡版,20路開關量采集(DI)10路模擬量采集(AI),20路開關量輸入(NPN/干接點);10路模擬量(4-20mA、0-5V、0-10V)輸入;支持單WIFI、單網口、WIFI+網口三種分類;支持TCP/UDP工作模式;...

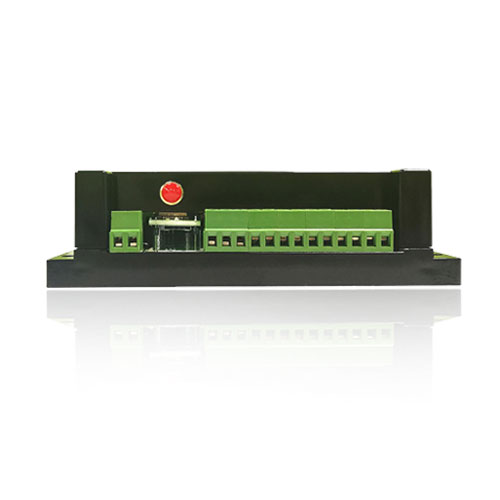

DAM2010 設備是我 公 司 云系列設備 中 網絡版 的一種 ,設備通過連接Internet廣域網來進行通訊,使用我司配套的云平臺軟件可實現遠程控制設備功能,每個設備具有唯一 ID 號方便用戶進行二次開發使用。
l 供電電壓 DC7-30V;
l 繼電器輸出觸點隔離;
l 通訊接口支持無線 WIFI+RJ45 以太網口;
l 設備默認 IP 為 192.168.16.254;
l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);
l 通信波特率:2400,4800,9600, 19200,38400;
l 通信協議:支持標準modbus RTU/TCP 協議;
l 支持用戶二次開發。
l 20 路光耦輸入(5-24V);
l 10 路 12 位分辨率模擬量電壓輸入;
l 可實現遠距離操控;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透傳、力控、組態王、Modbus tcp 連接;
型號 | modbus | WIFI | RJ45 | 繼電器 | 光耦輸入 | 模擬輸入 |
DAM2010-WIFI+網口 | ● | ● | ● | 20 | 10 |

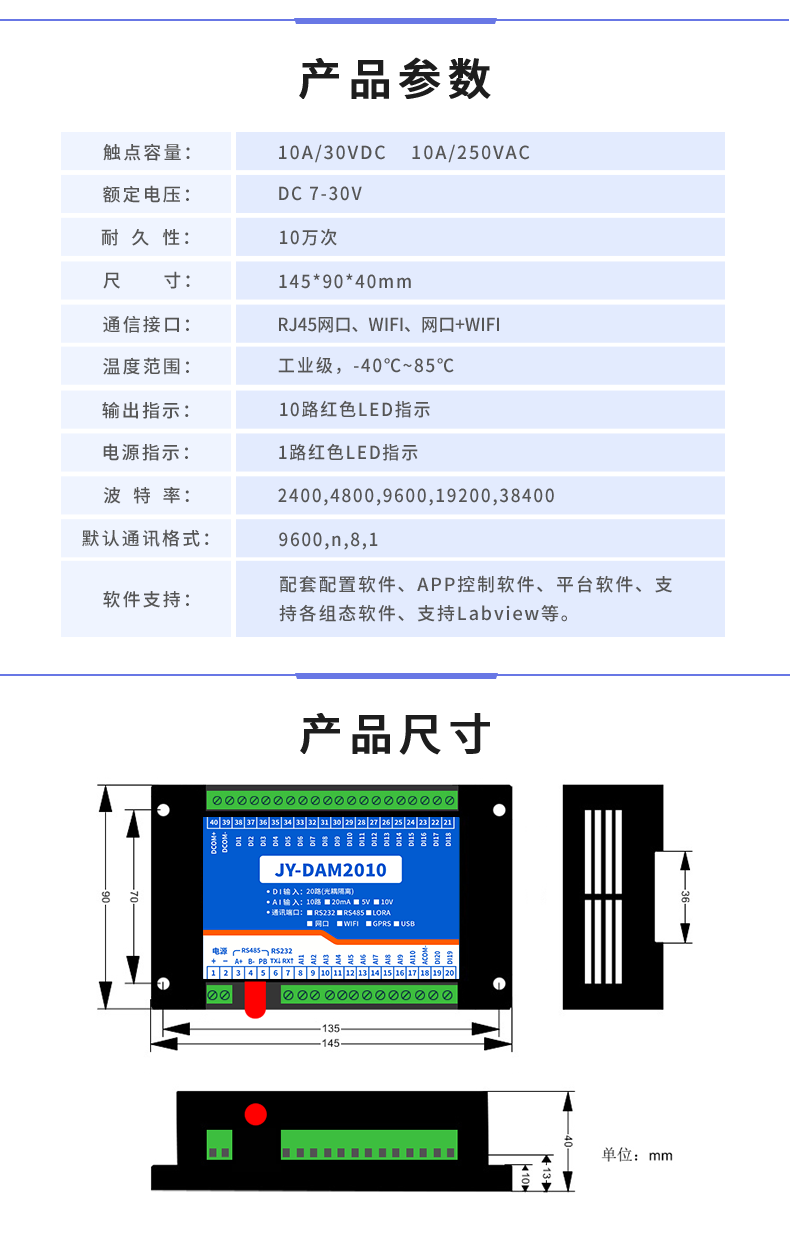

參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI+RJ45以太網口 |
默認 WIFI 名稱 | HI_Link_**( **代表隨機數字字母組合) |
默認 IP | 192.168.16.254 |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色 LED 指示(不通信時常亮,通信時閃爍) |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 145*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app 控制軟件,平臺軟件;支持各家組態軟件; 支持 Labviewd 等 |
設備使用基于移動或聯通的 GSM 網絡進行遠程通訊,設備上插入移動或聯通 SIM 卡即可,支持流量卡。

1 、 設備上電后,在設備上插入移動或聯通 SIM 卡;
2 、 使用手機向設備中的手機號發送設置管理員指令;
3 、 通過提供的二維碼標簽或者發送查詢短信指令獲取設備唯一 ID 號;
4 、 安裝 app 軟件添加設備進行測試【默認設備的指向服務器是我司服務器】;
5 、 通過發送短信指令來將服務器地址改為使用的服務器地址;【選用】


模擬量接線示意圖
二線制:

三線制:

四線制:

WIFI+網口版設備通過網頁方式來進行參數配置,詳細配置方法,閱讀【聚英云平臺WIFI 網口版使用說明】文檔即可;
下載地址: http://www.iftz.cn/download/JYCloud_NET-WIFI.pdf
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號,如下所示:

聚英云平臺為我公司開發的一款網絡平臺軟件,平臺包含手機 APP 平臺軟件和網頁版平臺,其中手機 APP 軟件又包含 Android 、IOS 兩大類,平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象,旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務,極大方便了用戶的需求,服務器由我公司提供,客戶可放心使用。
具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;
下載地址:http://www.iftz.cn/download/JYCloud_NET-WIFI.pdf
本產品支持標準modbus 指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址:http://www.iftz.cn/download/Modbus_poll.zip
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |||
線圈控制 | |||||
線圈 1 | 寫線圈 | 0x0001 | 第一路繼電器輸出 | ||
線圈 2 | 1 號指令碼 | 0x0002 | 第二路繼電器輸出 | ||
線圈 3 | 0x0003 | 第三路繼電器輸出 | |||
線圈 4 | 0x0004 | 第四路繼電器輸出 | |||
線圈 5 | 0x0005 | 第五路繼電器輸出 | |||
線圈 6 | 0x0006 | 第六路繼電器輸出 | |||
線圈 7 | 0x0007 | 第七路繼電器輸出 | |||
線圈 8 | 0x0008 | 第八路繼電器輸出 | |||
離散量輸入 | |||||
輸入 1 | 開關量 | 1x0001 | 第一路輸入 | ||
輸入 2 | 2 號指令 | 1x0002 | 第二路輸入 | ||
輸入 3 | 1x0003 | 第三路輸入 | |||
輸入 4 | 1x0004 | 第四路輸入 | |||
輸入 5 | 1x0005 | 第五路輸入 | |||
輸入 6 | 1x0006 | 第六路輸入 | |||
輸入 7 | 1x0007 | 第七路輸入 | |||
輸入 8 | 1x0008 | 第八路輸入 | |||
模擬量輸入 | |||||
輸入 1 | 模擬量 | 3x0001 | 第一路輸入 | ||
輸入 2 | 4 號指令 | 3x0002 | 第二路輸入 | ||
輸入 3 | 3x0003 | 第三路輸入 | |||
輸入 4 | 3x0004 | 第四路輸入 | |||
輸入 5 | 3x0005 | 第五路輸入 | |||
輸入 6 | 3x0006 | 第六路輸入 | |||
輸入 7 | 3x0007 | 第七路輸入 | |||
輸入 8 | 3x0008 | 第八路輸入 | |||
配置參數 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為 0,支持 0-5,該寄存器同時決定 RS232 和RS485 的通信波特率 |
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | |
工作模式 | 4x1004 | 用戶可以使用,存儲用戶數據 | |
延遲時間 | 4x1005 | 用戶可以使用,存儲用戶數據 |
備注:
① :Modbus 設備指令支持下列 Modbus 地址:
00001 至 09999 是離散輸出(線圈)
10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入)
40001 至 49999 是保持寄存器(通常存儲設備配置信息)
采用 5 位碼格式,第一個字符決定寄存器類型,其余 4 個字符代表地址。地址 1 從 0開始,如 00001 對應 0000。
② :波特率數值對應表
數值 | 波特率 |
0 | 38400 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③ :繼電器狀態,通過 30002 地址可以查詢,也可以通過 00001---00002 地址來查詢,但控制只能使用 00001---00002 地址。
30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。
對應結果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼 電 器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。
同理:光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指定的硬件上。
寄存器地址按照 PLC 命名規則,真實地址為去掉最高位,然后減一。
參考資料:http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9
指令可通過“聚英翱翔 DAM 調試軟件 ”,勾選調試信息來獲取。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus 協議生成,對于繼電器線圈的讀寫,實際就是對modbus 寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態,實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。
情景 | RTU 格式(16 進制發送) |
查詢八路狀態 | FE 01 00 00 00 08 29 C3 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
查詢八路光耦狀態 | FE 02 00 00 00 08 6D C3 |
查詢返回信息 | FE 02 01 00 91 9C |
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
查詢第一路模擬量 AD 字
FE 04 00 01 00 01 74 05
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 01 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
74 05 | CRC16 |
模擬返回信息:
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 查詢的 AD字 | 0x0227 ,即十進制 551 ,為查詢的模擬量 AD字的值 |
AD 24 | CRC16 |
查詢光耦
FE 02 00 00 00 14 6C 0A
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 查詢離散量輸入(光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 14 | 查詢數量 | 要查詢的光耦狀態數量 |
6C 0A | CRC16 |
光耦返回信息:
FE 02 02 00 00 AD AC
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bit7:第八個光耦輸入狀態 |
AD AC | CRC16 |
