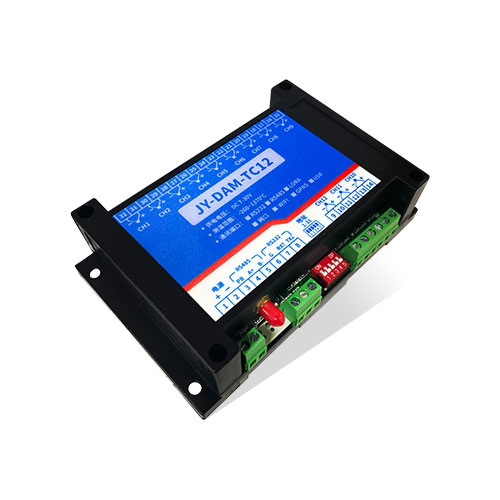

一、產品說明

DAMTC12設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一ID號方便用戶進行二次開發使用。

二、產品特點

• 供電電壓DC7-40V；
• 通訊接口只支持RJ45以太網口；
• 設備默認IP為192.168.1.232；
• 支持標準modbus協議，同時支持ASCII/RTU格式；
• 測量芯片采用24位AD轉換器,精度可做到0.02度；
• 支持用戶二次開發。

三、產品功能

• 12路K型熱電偶采集通道；
• 支持5位尋址地址；
• 支持波特率：2400,4800,9600,19200,38400。
• 同時支持局域網和外網控制使用；
• 支持UDP/TCP工作模式；
• 支持Client 、Server模式；
• 支持透傳、力控、組態王、Modbus tcp連接；

四、產品選型

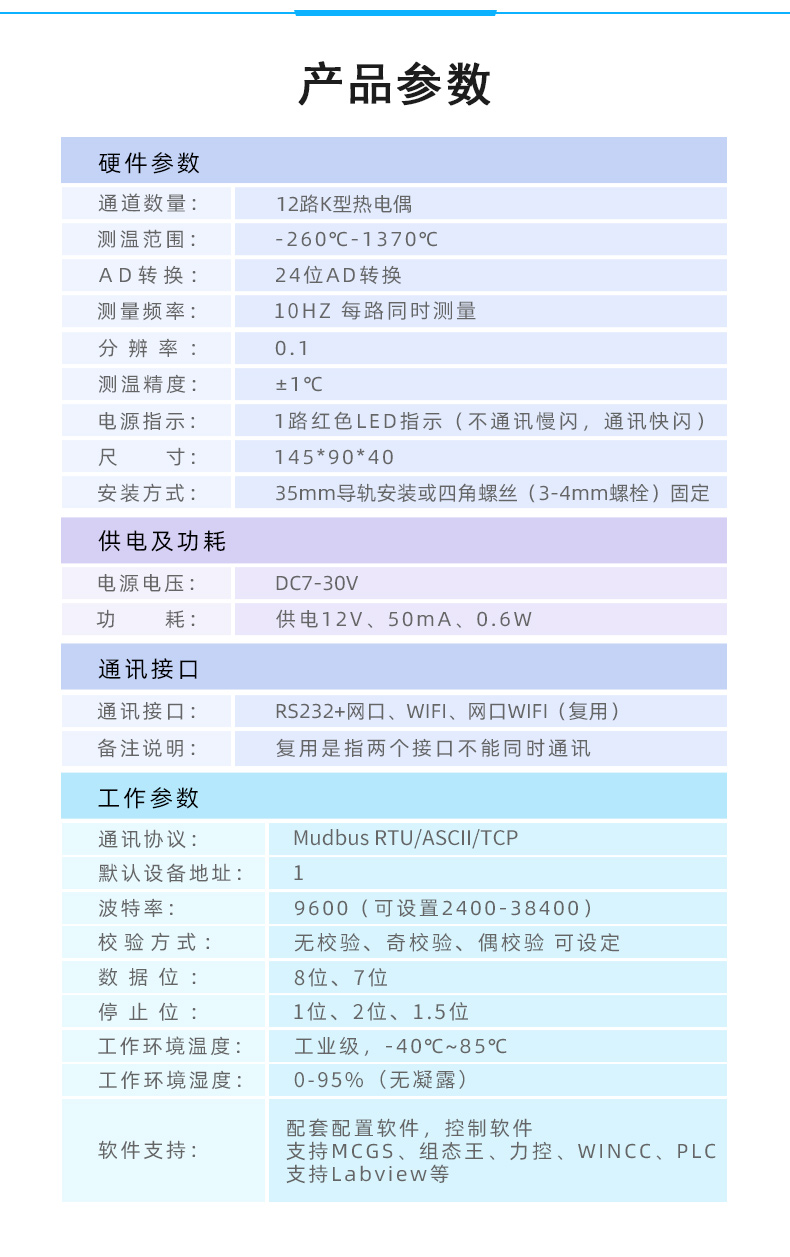

五、主要參數

六、通訊說明

1、通訊連接

DAM以太網設備需和PC端IP處于同一網段下，當PC端有線和無線網絡都接入時，禁用無線網絡，連接有線網絡。進行設備參數及工作模式配置。

2、復位說明

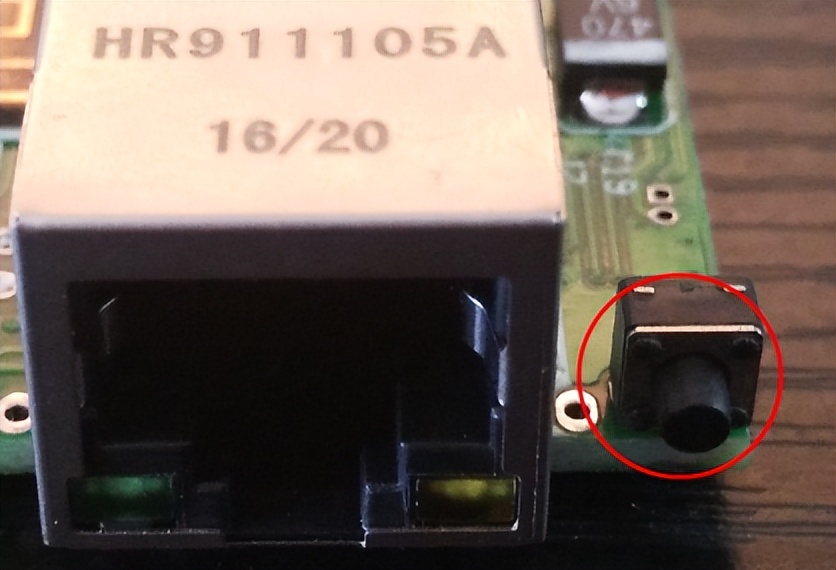

網口左邊有黑色的小按鍵為復位按鍵。

按住復位按鍵6S，網口燈會滅一次然后重新顯示，此時說明復位成功，第一次復位，設備變為動態IP，繼續按住復位鍵6S，網口燈會滅一次然后重新顯示，此時設備變為靜態IP，默認靜態IP為，192.168.1.232。

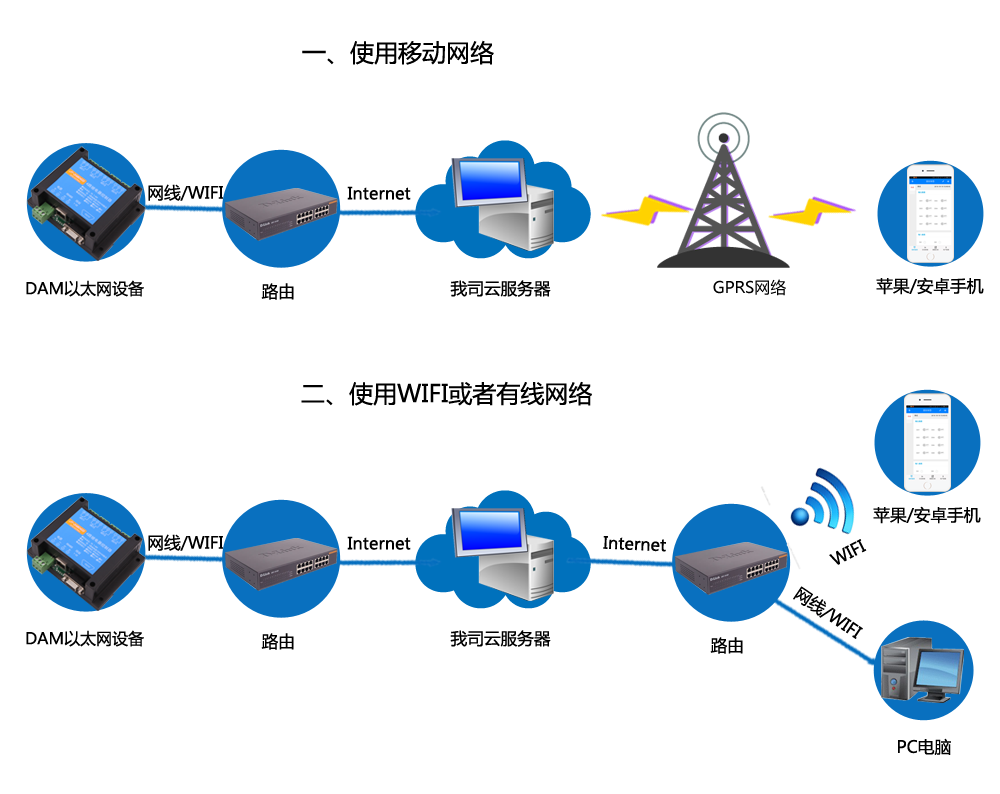

3、架構說明

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。

七、快速使用說明

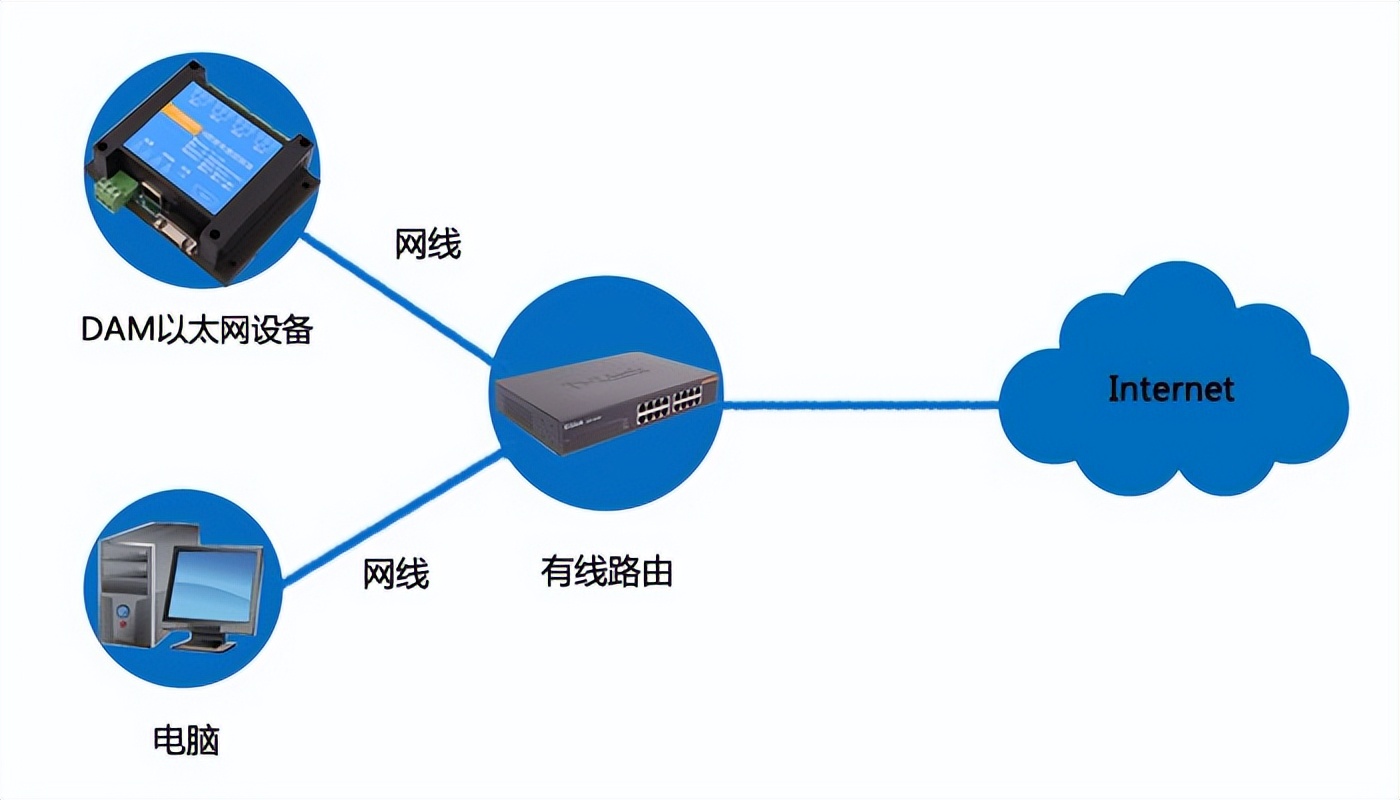

1、使用網線將設備連接到路由器（接入外網）上；

2、在PC電腦上打開以太網配置軟件進行參數配置；

3、手機安裝云平臺app軟件；

4、通過云平臺添加設備進行測試使用。

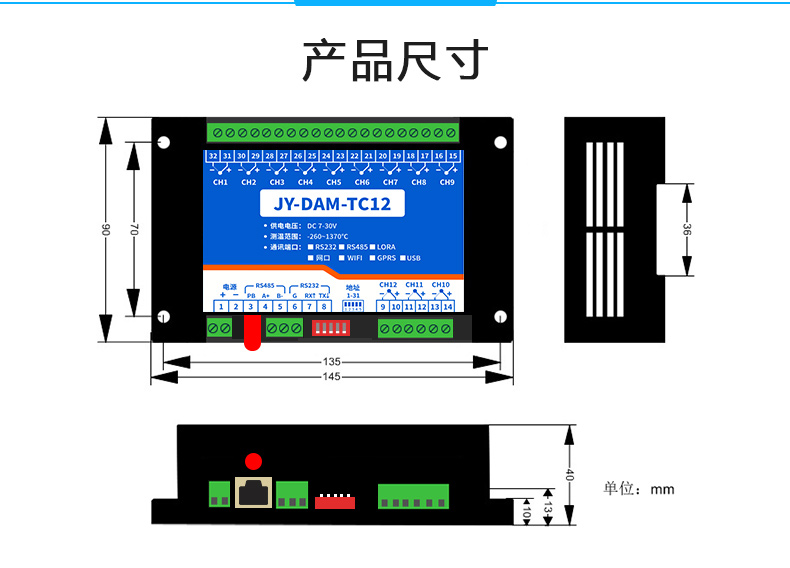

八、硬件說明

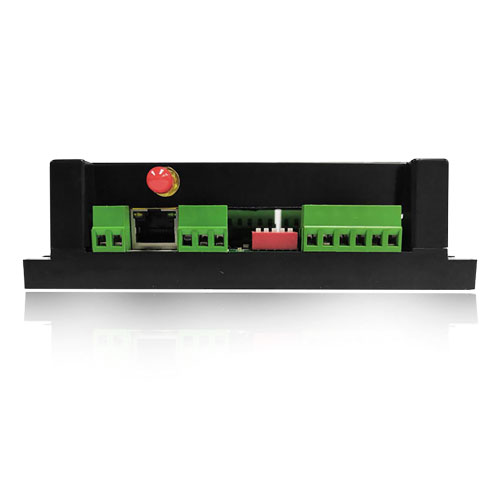

1、接口說明

2、引腳說明

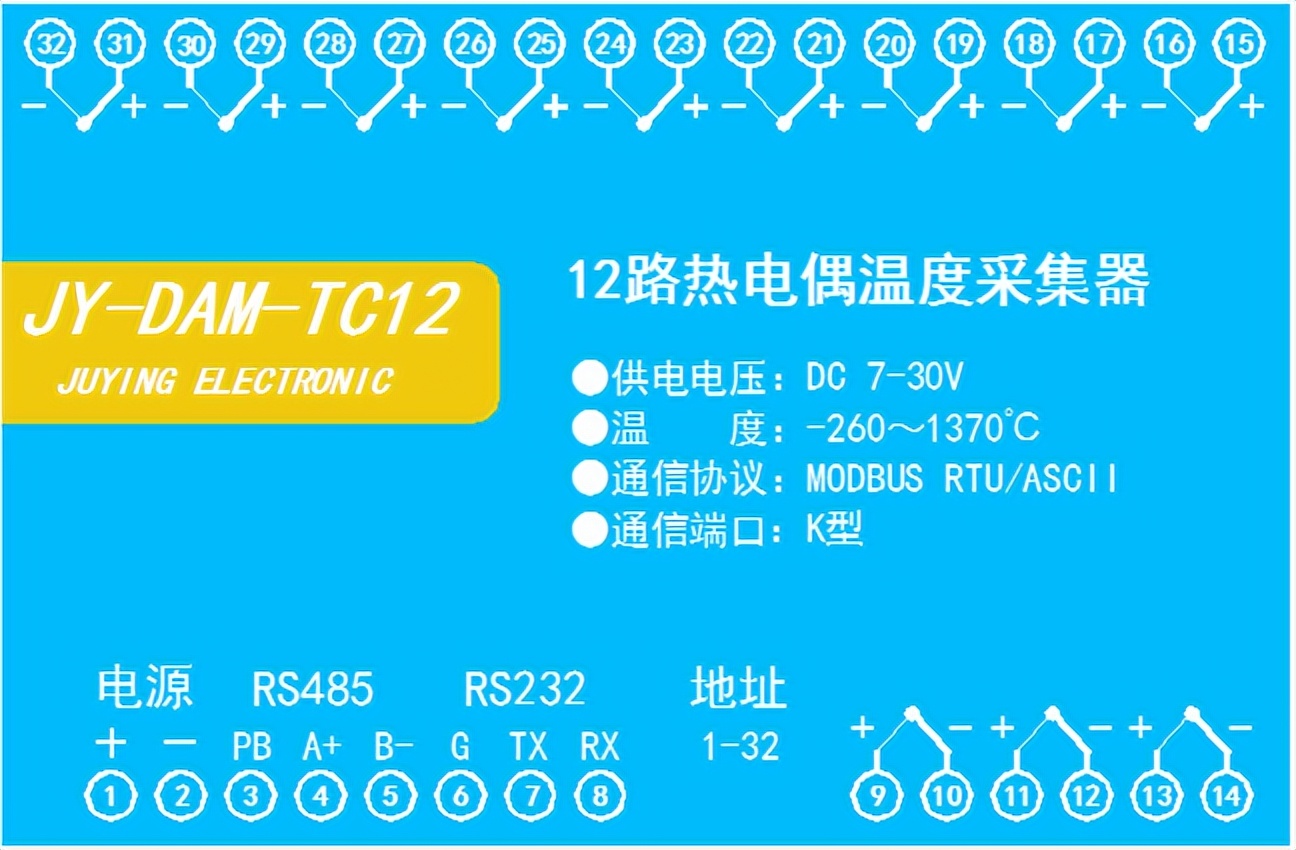

K型熱電偶接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

九、設備參數配置

1、網絡配置說明

單網口版設備通過【以太網配置軟件】進行參數及工作模式配置，詳細配置方法，閱讀【聚英云平臺單網口版使用說明】文檔即可；

下載地址：

http://www.iftz.cn.cn/software/clp/聚英云平臺單網口版使用說明.rar

以太網配置軟件下載地址：

http://www.iftz.cn.cn/software/jynet/以太網配置軟件.rar

2、設備地址

2.1、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

2.2、設備地址的設定

①、使用【JYDAM調試軟件】進行設置，軟件下載地址：

http://www.iftz.cn.cn/software/JYDAM調試軟件.zip

②、在

處，寫入需要設置的設備地址，點擊

即可，設置完成后，

處顯示的當前設備的地址。

3、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系，需要使用DLC配置軟件或在云平臺軟件上直接進行配置。

DLC配置軟件下載地址：

http://www.iftz.cn.cn/zlxz/danziliao/1101.html

十、設備唯一ID號

使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺單網口版使用說明】文檔即可；

下載地址：

http://www.iftz.cn.cn/software/clp/聚英云平臺單網口版使用說明.rar

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://www.iftz.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

3、相關指令

4、指令詳解

4.1模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24
