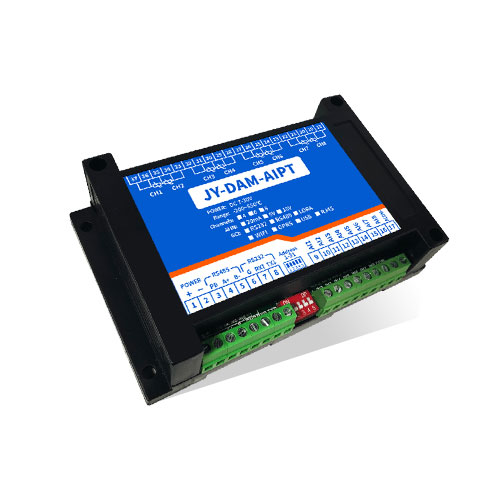

DAMAIPT 設備是我 公 司 云系列設備 中 網絡版 的一種 ，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。
l 供電電壓 DC7-40V;
l 通訊接口支持無線 WIFI+RJ45 以太網口;
l 設備默認 IP 為 192.168.16.254;
l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);
l 支持標準modbus 協議，同時支持 ASCII/RTU 格式;
l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度;
l 支持用戶二次開發。
l 8 路 PT100 采集通道;
l 8 路 12 位分辨率模擬量輸入;
l 支持 5 位尋址地址;
l 支持波特率：2400,4800,9600, 19200,38400。
l 同時支持局域網和外網控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透傳、力控、組態王、Modbus tcp 連接;
型號 | modbus | GSM | WIFI | RJ45 | PT100 |
DAMAIPT-WIFI 網口 | ● | ● | ● | 8 |
參數 | 說明 |
數據接口 | WIFI+網口 |
默認WIFI 名稱 | HI_LINK_**（**代表隨機數字字母組合） |
默認 IP | 192.168.16.254 |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色 LED 指示（不通信時常亮，通信時閃爍） |
通訊指示 | 與電源指示燈共用 |
溫度范圍 | -200℃到650℃ |
溫度分辨率 | 0.1% |
溫度范圍 | 工業級，-40℃~85℃ |
尺寸 | 145*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app 控制軟件，平臺軟件；支持各家組態軟件； 支持 Labviewd 等 |
設備供電后，會出現一個 HI_LINK_**的 WIFI 信號，WIFI 連接密碼為 12345678 ，連接后，對設備進行參數配置。
若沒有出現此信號，需要先對設備進行復位操作。
1) 網口左側有一個黑色復位按鍵或復位引腳(兩個彎曲引出的針腳)，若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。
2)按住復位按鍵(或短接兩個復位腳)超過 10-15s 后拿開。拿開后，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待 30s，設備 WIFI 信號會出現，WIFI信號名稱為 HI_LINK_**(**代表數字)，WIFI 連接密碼為 12345678。
復位按鍵，如 2-1 圖所示：

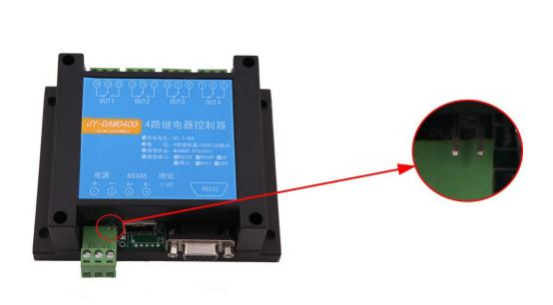

復位引腳如 2-2 圖所示：
設備使用基 于 Internet 廣域 網進 行遠程通訊 ， 通過配置參數面 向我 司 云服務器ems.jydtu.com ，端口號 60001 進行通訊。
1 、設備供電后連接設備 WIFI 信號，通過網頁進行參數配置;
2 、測試通訊;
3 、獲取設備唯一 ID 號;
4 、手機安裝云平臺 app 軟件;
5 、通過云平臺添加設備進行測試使用。
PT100 采用三線制接線方式
獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01
下圖中的電源部分為傳感器供電，AD1-AD14 接傳感器信號正，GND 為傳感器信號負。
設備采集到的AI數據與實際輸入值之間的關系：實際值=返回值*0.001
二線制：
三線制：
四線制：
WIFI+網口版設備通過 WEB 方式進行參數配置。具體配置說明手冊下載地址如下：
http://www.iftz.cn.cn/software/clp/ 聚英云平臺 WIFI 網口版使用說明.rar
使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有：
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：
聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。
具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;
下載地址：http://www.iftz.cn.cn/software/clp/ 聚英云平臺 WIFI 網口版使用說明.rar
本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址：http://www.iftz.cn.cn/software/software/Modbus%20POLL 軟件及使用教程.rar
本控制卡主要為溫度寄存器，支持以下指令碼：3 、4 、6
指令碼 | 含義 |
3 | 讀取配置數據 |
4 | 讀取溫度數據 |
6 | 修改配置數據 |
寄存器地址表：
寄存器名稱 | 寄存器地址 | 數據類型 | 說明 | ||
溫度輸入 | |||||
輸入 1 | 溫 度 輸入 4 號指令 | 3x0001 | S16（16 位有符號）或U16（16 位無符號） | 第一路溫度輸入【-200-327℃】 第一路溫度輸入【0-650℃】 | |
輸入 2 | 3x0002 | S16（16 位有符號）或U16（16 位無符號） | 第二路溫度輸入【-200-327℃】 第二路溫度輸入【0-650℃】 | ||
輸入 3 | 3x0003 | S16（16 位有符號）或U16（16 位無符號） | 第三路溫度輸入【-200-327℃】 第三路溫度輸入【0-650℃】 | ||
輸入 4 | 3x0004 | S16（16 位有符號）或U16（16 位無符號） | 第四路溫度輸入【-200-327℃】 第四路溫度輸入【0-650℃】 | ||
輸入 5 | 3x0005 | S16（16 位有符號）或U16（16 位無符號） | 第五路溫度輸入【-200-327℃】 第五路溫度輸入【0-650℃】 | ||
輸入 6 | 3x0006 | S16（16 位有符號）或U16（16 位無符號） | 第六路溫度輸入【-200-327℃】 第六路溫度輸入【0-650℃】 | ||
輸入 7 | 3x0007 | S16（16 位有符號）或U16（16 位無符號） | 第七路溫度輸入【-200-327℃】 第七路溫度輸入【0-650℃】 | ||
輸入 8 | 3x0008 | S16（16 位有符號）或U16（16 位無符號） | 第八路溫度輸入【-200-327℃】 第八路溫度輸入【0-650℃】 | ||
輸入 1 | 3x0051 | Float（浮點數） | 第一路溫度輸入【-200-650℃】 | ||
輸入 2 | 3x0053 | Float（浮點數） | 第二路溫度輸入【-200-650℃】 | ||
輸入 3 | 3x0055 | Float（浮點數） | 第三路溫度輸入【-200-650℃】 | ||
輸入 4 | 3x0057 | Float（浮點數） | 第四路溫度輸入【-200-650℃】 | ||
輸入 5 | 3x0059 | Float（浮點數） | 第五路溫度輸入【-200-650℃】 | ||
輸入 6 | 3x0061 | Float（浮點數） | 第六路溫度輸入【-200-650℃】 | ||
輸入 7 | 3x0063 | Float（浮點數） | 第七路溫度輸入【-200-650℃】 | ||
輸入 8 | 3x0065 | Float（浮點數） | 第八路溫度輸入【-200-650℃】 | ||
模擬量輸入 | |||||
輸入 1 | 模 擬 量輸入 4 號指令 | 3x0021 | U16（整型） | 第一路模擬量輸入 | |
輸入 2 | 3x0022 | U16（整型） | 第二路模擬量輸入 | ||
輸入 3 | 3x0023 | U16（整型） | 第三路模擬量輸入 | ||
輸入 4 | 3x0024 | U16（整型） | 第四路模擬量輸入 | ||
輸入 5 | 3x0025 | U16（整型） | 第五路模擬量輸入 | ||
輸入 6 | 3x0026 | U16（整型） | 第六路模擬量輸入 | ||
輸入 7 | 3x0027 | U16（整型） | 第七路模擬量輸入 | ||
輸入 8 | 3x0028 | U16（整型） | 第八路模擬量輸入 | ||
配置參數 | |||||
通信波特率 | 保 持 寄存器 | 4x1001 | 見下表波特率數值對應表，默認為0 ，支持 0-5 ， 該寄存器同時決定 | ||
RS232 和 RS485 的通信波特率 | ||||
備用 | 4x1002 | 備用，用戶不可寫入任何值。 | ||
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | ||
工作模式 | 4x1004 | 用戶可以使用，存儲用戶數據 | ||
延遲時間 | 4x1005 | 用戶可以使用，存儲用戶數據 |
備注：
① ：Modbus 設備指令支持下列Modbus 地址：
00001 至 09999 是離散輸出(線圈)
10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)
采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。
波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
情景 | RTU 格式（16 進制發送） |
查詢第 1 路溫度 | FE040000000125C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第 2 路溫度 | FE04000100017405 |
查詢第 3 路溫度 | FE04000200018405 |
查詢第 4 路溫度 | FE0400030001D5C5 |
查詢第 5 路溫度 | FE04000400016404 |
查詢第 6 路溫度 | FE040005000135C4 |
查詢第 7 路溫度 | FE0400060001C5C4 |
查詢第 8 路溫度 | FE04000700019404 |
查詢 1~8 路溫度 | FE0400000008E5C3 |
查詢第 1 路模擬量 | FE 04 00 14 00 01 65C1 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第 2 路模擬量 | FE 04 00 15 00 01 34 01 |
查詢第 3 路模擬量 | FE 04 00 16 00 01 C4 01 |
查詢第 4 路模擬量 | FE 04 00 17 00 01 95 C1 |
查詢第 5 路模擬量 | FE 04 00 18 00 01 A5 C2 |
查詢第 6 路模擬量 | FE 04 00 19 00 01 F4 02 |
查詢第 7 路模擬量 | FE 04 00 1A 00 01 04 02 |
查詢第 8 路模擬量 | FE 04 00 1B 00 01 55 C2 |
查詢 1~8 路模擬量 | FE 04 00 14 00 08 A5 C7 |
獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01
查詢第一路溫度(查詢整型寄存器地址，查詢溫度范圍是-200-327℃或者0-650℃)
FE040000000125C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 |
模擬返回信息：
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00(TH) 00(TL) | 查詢的 AD 字 | TH 為溫度高字節，TL 為溫度低字節 |
AD 24 | CRC16 |
查詢第一路溫度(查詢浮點數寄存器地址，查詢溫度范圍是-200-650℃)查詢第一路溫度 float類型
FE 04 00 32 00 02 C4 0B
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 32 | 起始地址 | 要查詢的第一路模擬量 float類型寄存器地址 |
00 02 | 查詢數量 | 要查詢的模擬量數量 |
C4 0B | CRC16 |
模擬返回信息：
FE 04 04 41 CB 70 A4 B5 32
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
04 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
41 CB 70 A4 | 查詢的 AD 字 | 換算回來數值是 25.43 |
AD 24 | CRC16 |
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001
查詢模擬量 AD 字
發送碼：FE 04 00 00 00 08 E5 C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 0E | 查詢數量 | 要查詢的模擬量數量 |
E5 C3 | CRC16 |
模擬返回信息：
返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
10 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00… … … …00 00 | 查詢的 AD字 | 0x00 00 ，即十進制 0 ，為查詢的模擬量 AD字的值 |
71 2C | CRC16 | 校驗位 |
