?DC7-30V寬壓供電,(模擬量輸出要求DC12-30V供電)
?RS485通訊隔離,輸入光耦隔離
?通訊接口支持無線LORA方式;
?通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改,默認9600);
?支持標準modbus協議,同時支持ASCII/RTU格式
?32路12位分辨率模擬量輸入
?8路模擬量輸出,12位DA轉換,4-20mA/0-10V/0-5V
?支持波特率:2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改,默認9600);
型號 | modbus | RS232 | RS485 | USB | WiFi+網口 | 單網口 | 模擬量 輸入 | 模擬量輸出 |
LORA3208A | ● | ● | 32 | 8 |
參數 | 說明 |
通訊距離 | 無線LORA最遠3000米 |
通訊頻段 | 470MHz(天線433-510MHZ)可配置433MHZ |
擴頻因子 | 7、8、9、10、11、12 |
默認參數 | 擴頻10,帶寬125MHZ,區域號1,地址0 |
無線速率 | 0.3kbps~19.2kbps |
額定電壓 | DC 7-40V |
功率 | 20db或30db |
額定電壓 | DC 7-30V(模擬量輸出要求DC12-30V供電) |
電源指示 | 1路LED指示 |
通信指示 | 1路LED指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; |

LORA3200A設備作為子機需要與LORA1000網關配對使用,支持多個子機同時與一個LORA網關主機通訊,LORA網關支持R485/網口/WIFI/4G等多種通訊方式。

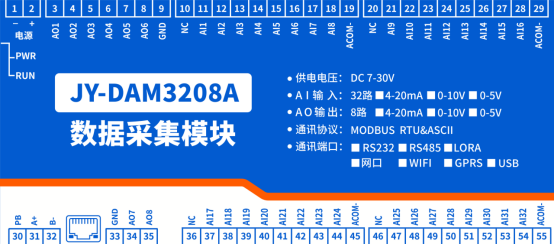

下圖中的電源部分為傳感器供電,IN1-IN4接傳感器信號正,COM-為傳感器信號負,
設備采集到的AI數據與實際輸入值之間的關系:
實際值=返回值*0.001
二線制:

三線制:

四線制:

LORA0888-MT出廠默認為子機
作為子機,通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。
主機操作:
?長按6秒,再點按1下,設置為主機7擴頻因子模式,區域號、密鑰隨機生成。
?長按6秒,再點按2下(最多可以點按6下),設置為主機8擴頻因子模式(6對應12擴頻因子),區域號、密鑰隨機生成。
子機操作:
長按3秒指示燈常亮,再點按1下,狀態指示燈頻閃3次,進入自動聯機配置。
自動聯機配置模式下:
主機發射燈2秒閃爍1次。
子機狀態燈2秒閃爍1次。
主機、子機在聯機配對成功之后,狀態指示燈頻閃6次退出。
復位子機:
長按6S | 子機模式(擴頻10,區域號0) |
長按6S+點按1次 | 主機模式(擴頻07 ,區域號隨機) |
長按6S+點按2次 | 主機模式(擴頻08 ,區域號隨機) |
長按6S+點按3次 | 主機模式(擴頻09 ,區域號隨機) |
長按6S+點按4次 | 主機模式(擴頻10 ,區域號隨機) |
長按6S+點按5次 | 主機模式(擴頻11 ,區域號隨機) |
長按6S+點按6次 | 主機模式(擴頻12 ,區域號隨機) |
長按3S+點按1次 | 主機、子機進入配對模式 |
軟件下載地址:http://www.iftz.cn/download/JYLoraConfig.zip
①、建立通訊
電腦通過RS232/RS485或TCP連接至LORA網關主機

②、設置主從機
在本地參數中設置主機和子機的參數,進行下載即可,參數一樣區分工作模式。

③、子機配對
進入自動配置后,其它子機長按按鍵3S點按1S會自動搜所配對,成功后提示出更改LORA參數成功,可與透傳模塊、網關、DAM系列子機配合使用。

④、搜索子機設備
若配置成功在信道一可以搜索到配對好的設備,可給每個子機分配一個LORA地址方便查看信號和上線狀態,-20/6/-20分別表示主機查詢子機信號/信噪比/子機發送網關信號。

JYDAM調試軟件下載地址:http://www.iftz.cn/download/JYDAMSoftware.zip
① 根據網關通訊方式,選擇串口或TCP連接;
② 設定網關通訊參數;
③ 設置LORA0888-MT子機設備地址:

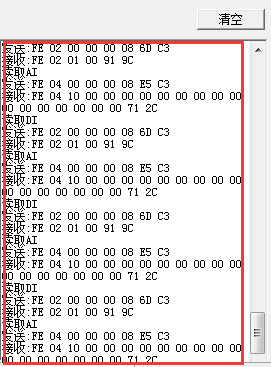

④ 打開串口,右側有正常發送和接收指令,可控制繼電器即通訊成功。

1.1 、設備地址的介紹
DAM 系列設備地址默認為 1 ,使用廣播地址為 254 進行通訊, 用0 無法通訊。
設備地址=偏移地址。

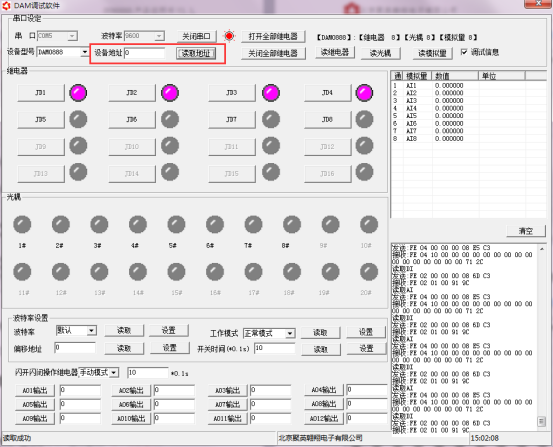

1.2 、設備地址的讀取
設備正常通訊后,初始設備地址寫入 254 ,然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。

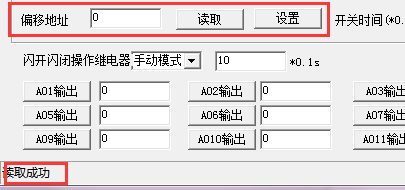

1.3 、偏移地址的設定與讀取
點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置。

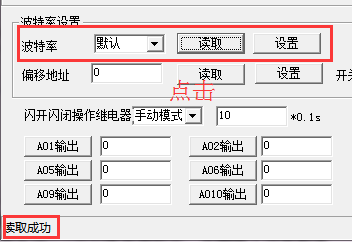

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議中文版參考:http://www.iftz.cn.cn/software/software/ DAM調試軟件使用教程.rar(軟件視頻教程連接)
本產品支持modbus RTU 格式。
本控制卡主要為線圈寄存器,主要支持以下指令碼:3、4
指令碼 | 含義 |
3 | 模擬量輸出 |
4 | 讀取模擬量 |
寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |||
模擬量輸入 | |||||
輸入1 | 模擬量輸入 4號指令 | 3x0001 | 第一路輸入 | ||
輸入2 | 3x0002 | 第二路輸入 | |||
輸入3 | 3x0003 | 第三路輸入 | |||
輸入4 | 3x0004 | 第四路輸入 | |||
輸入5 | 3x0005 | 第五路輸入 | |||
輸入6 | 3x0006 | 第六路輸入 | |||
輸入7 | 3x0007 | 第七路輸入 | |||
輸入8 | 3x0008 | 第八路輸入 | |||
輸入9 | 3x0009 | 第九路輸入 | |||
輸入10 | 3x0010 | 第十路輸入 | |||
輸入11 | 3x0011 | 第十一路輸入 | |||
輸入12 | 3x0012 | 第十二路輸入 | |||
輸入13 | 3x0013 | 第十三路輸入 | |||
輸入14 | 3x0014 | 第十四路輸入 | |||
輸入15 | 3x0015 | 第十五路輸入 | |||
輸入16 | 3x0016 | 第十六路輸入 | |||
輸入17 | 3x0017 | 第十七路輸入 | |||
輸入18 | 3x0018 | 第十八路輸入 | |||
輸入19 | 3x0019 | 第十九路輸入 | |||
輸入20 | 3x0020 | 第二十路輸入 | |||
輸入21 | 3x0021 | 第二十一路輸入 | |||
輸入22 | 3x0022 | 第二十二路輸入 | |||
輸入23 | 3x0023 | 第二十三路輸入 | |||
輸入24 | 3x0024 | 第二十四路輸入 | |||
輸入25 | 3x0025 | 第二十五路輸入 | |||
輸入26 | 3x0026 | 第二十六路輸入 | |||
輸入27 | 3x0027 | 第二十七路輸入 | |||
輸入28 | 3x0028 | 第二十八路輸入 | |||
輸入29 | 3x0029 | 第二十九路輸入 | |||
輸入30 | 3x0030 | 第三十路輸入 | |||
輸入31 | 3x0031 | 第三十一路輸入 | |||
輸入32 | 3x0032 | 第三十二路輸入 | |||
模擬量輸出 | |||||
輸出1 | 模擬量輸出 3號指令 | 4x0001 | 第一路輸出 | ||
輸出2 | 4x0002 | 第二路輸出 | |||
輸出3 | 4x0003 | 第三路輸出 | |||
輸出4 | 4x0004 | 第四路輸出 | |||
輸出5 | 4x0005 | 第五路輸出 | |||
輸出6 | 4x0006 | 第六路輸出 | |||
輸出7 | 4x0007 | 第七路輸出 | |||
輸出8 | 4x0008 | 第八路輸出 | |||
配置參數 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS232和RS485的通信波特率 | ||
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |||
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | |||
工作模式 | 4x1004 | 用戶可以使用,存儲用戶數據 | |||
延遲時間 | 4x1005 | 用戶可以使用,存儲用戶數據 | |||
配置參數
應用舉例及其說明:本機地址除了偏移地址地址之外,還有默認的254為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。
注意:RS232總線為1對1總線,即總線上只能有兩個設備,例如電腦與繼電器板卡,只有485總線才可以掛載多個設備。
指令可通過“聚英翱翔DAM調試軟件”,的調試信息來獲取。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
查詢第1路模擬量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第2路模擬量 | FE 04 00 01 00 01 74 05 |
查詢第3路模擬量 | FE 04 00 02 00 01 84 05 |
查詢第4路模擬量 | FE 04 00 03 00 01 D5 C5 |
查詢第5路模擬量 | FE 04 00 04 00 01 64 04 |
查詢第6路模擬量 | FE 04 00 05 00 01 35 C4 |
查詢第7路模擬量 | FE 04 00 06 00 01 C5 C4 |
查詢第8路模擬量 | FE 04 00 07 00 01 94 04 |
查詢第9路模擬量 | FE 04 00 08 00 01 A4 07 |
查詢第10路模擬量 | FE 04 00 09 00 01 F5 C7 |
查詢第11路模擬量 | FE 04 00 0A 00 01 05 C7 |
查詢第12路模擬量 | FE 04 00 0B 00 01 54 07 |
查詢第13路模擬量 | FE 04 00 0C 00 01 E5 C6 |
查詢第14路模擬量 | FE 04 00 0D 00 01 B4 06 |
查詢第15路模擬量 | FE 04 00 0E 00 01 44 06 |
查詢第16路模擬量 | FE 04 00 0F 00 01 15 C6 |
查詢第17路模擬量 | FE 04 00 10 00 01 24 00 |
查詢第18路模擬量 | FE 04 00 11 00 01 75 C0 |
查詢第19路模擬量 | FE 04 00 12 00 01 85 C0 |
查詢第20路模擬量 | FE 04 00 13 00 01 D4 00 |
查詢第21路模擬量 | FE 04 00 14 00 01 65 C1 |
查詢第22路模擬量 | FE 04 00 15 00 01 34 01 |
查詢第23路模擬量 | FE 04 00 16 00 01 C4 01 |
查詢第24路模擬量 | FE 04 00 17 00 01 95 C1 |
查詢第25路模擬量 | FE 04 00 18 00 01 A5 C2 |
查詢第26路模擬量 | FE 04 00 19 00 01 F4 02 |
查詢第27路模擬量 | FE 04 00 1A 00 01 04 02 |
查詢第28路模擬量 | FE 04 00 1B 00 01 55 C2 |
查詢第29路模擬量 | FE 04 00 1C 00 01 E4 03 |
查詢第30路模擬量 | FE 04 00 1D 00 01 B5 C3 |
查詢第31路模擬量 | FE 04 00 1E 00 01 45 C3 |
查詢第32路模擬量 | FE 04 00 1F 00 01 14 03 |
查詢第1~32路模擬量 | FE 04 00 00 00 20 E5 DD |
查詢模擬量
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
發送碼:FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 |
模擬返回信息:
返回碼:FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令:如果查詢錯誤,返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 查詢的AD字 | 0x0227,即十進制551,為查詢的模擬量的值 |
AD 24 | CRC16 |
設置第一路模擬量輸出
設置輸出值與實際值之間的關系是:輸出值=實際值*100,如設置輸出8ma,需寫入800。
FE 06 00 00 03 20 CD 2D
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
00 00 | 地址 | 要設置第一路模擬量寄存器地址 |
03 20 | 數值 | 要設置的模擬量數值 |
CD 2D | CRC16 |
模擬返回信息:FE 06 00 00 03 20 CD 2D
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 04指令 | 模擬量輸出 |
00 00 | 地址 | 要設置第一路模擬量寄存器地址 |
03 20 | 數值 | 要設置的模擬量數值 |
CD 2D | CRC16 |
FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 13 3D
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
00 00 | 地址 | 輸出的第一路模擬量寄存器地址 |
00 08 | 輸出數量 | 模擬量輸出的數量 |
10 | 字節數 | 設置輸出字節數 |
00 00 ...... 00 00 | 模擬量輸出值 | 第1路模擬量輸出 ...... 第8路模擬量輸出 |
13 3D | CRC16 | 校驗位 |
模擬返回信息:
FE 10 00 00 00 08 D5 C0
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
00 00 | 地址 | 要查詢的第一路模擬量寄存器地址 |
00 08 | 輸出數量 | 模擬量輸出的數量 |
D5 C0 | CRC16 |
軟件名稱:聚英組態軟件
軟件下載鏈接地址:http://pan.baidu.com/s/1ntPZK4h

本軟件適用與我公司的DAM系列設備連接使用,支持串口、WiFi等通訊方式。軟件更加人性化,能夠自主的添加、刪除、修改。有清晰的框架結構,便于管理,可實時顯示設備狀態及采集的數據,可查詢歷史操作導出歷史數據excel表格
人員管理結構包含:系統管理員、管理員、操作員、監視員。
設備管理結構包含:區域、設備組、設備。
軟件功能:
1.軟件登陸
2.添加區域
3.添加設備(設備組命名)
4.操作設備
5.定時功能
6.查看歷史數據及數據導出
7.數據備份及還原
8.系統設定
由于聚英組態軟件實現的功能較多,具體操作方法參考閱讀:聚英組態軟件使用說明.pdf
1、搜索不到設備時的解決方法:
①檢查硬件指示燈,
以太網黃色燈常亮:代表鏈路正常。長滅:網線異常。
以太網綠色燈閃爍:檢測到數據傳輸。
②操作軟件,使能DHCP服務

③如果以上操作仍舊搜索不到,
請確認當前PC的網段和設備的網段在一個網段下。
禁用PC的其他不用的網卡。
當前PC只有一個唯一的局域網IP。
請用PC確認網線是好用的。
當前軟件僅支持ipv4。
④如若仍搜索不到,可對有復位按鍵的設備進行復位,按住復位鍵6S,無線LORA方式燈會滅一下,然后正常顯示,第一次復位為設備為動態IP,再短接6S復位,此時設備為靜態IP;
⑤勾選所有設備

在“基本配置信息”欄內,修改設備IP為靜態IP,與電腦所處網段為同一網段,點擊“下載參數”,2S后再點擊“下載參數”,提示配置成功。

2、當設備能搜索到,修改設備參數,點擊“配置參數”無反應時,解決辦法:
確認電腦端IP與設備要配置的IP為同一網段下,電腦只接入有線或無線網絡,當有線和無線網絡都接入時,確認兩種網絡位于同一網段下,當前網絡的路由器的DHCP處于開啟狀態。
參數 | 說明 |
通訊距離 | 無線LORA最遠3000米 |
通訊頻段 | 470MHz(天線433-510MHZ)可配置433MHZ |
擴頻因子 | 7、8、9、10、11、12 |
默認參數 | 擴頻10,帶寬125MHZ,區域號1,地址0 |
無線速率 | 0.3kbps~19.2kbps |
額定電壓 | DC 7-40V |
功率 | 20db或30db |
額定電壓 | DC 7-30V(模擬量輸出要求DC12-30V供電) |
電源指示 | 1路LED指示 |
通信指示 | 1路LED指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; |
