一、產品特點

l DC12-30V 寬壓供電;

l RS485 通訊光電隔離;

l 14 位高精度模擬量輸出;

l 輸出驅動能力強;

l 掉電記憶

l 支持標準 Modbus RTU 、Modbus TCP 、Modbus ASCII 協議。

二、產品功能

l 通訊接口 RS232/RS485;

l 8 路模擬量輸出(0-10V/4-20mA);

l 設備地址范圍：1~255 ，支持軟件配置;

l 掉電記憶可配置

l 支持波特率：2400,4800,9600, 19200,38400, 115200(可以通過軟件修改，默認 9600);

三、版本說明

四、主要參數

五、接口說明

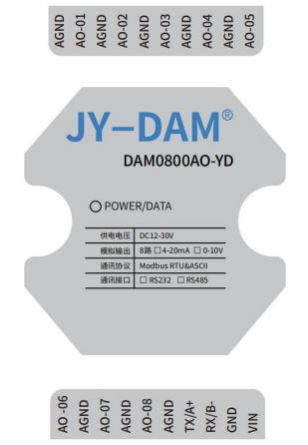

1 、引腳說明

六、通訊接線說明

1 、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

2、RS232 接線

3、USB 轉 485 接線

七、輸入輸出接線

1 、模擬量輸出接線示意圖

模擬量輸出模塊直接輸出電流(電壓)信號，AO+接入采集器正極，GND 接入采集器負極。

八、測試軟件說明

1 、軟件下載

軟件下載鏈接地址：http://www.iftz.cn.cn/software/software/  聚英翱翔 DAM 調試軟件使用教程.rar

2 、軟件界面

JYDAM 調試軟件：

3 、通訊測試

1 選擇設備當前串口號(IP 地址填寫IP);

2 選擇默認波特率 9600;

3 打開端口;

4 右側有接收指令，即通訊成;

5 在不止通訊參數情況下可點擊【自適應】按鈕自動獲取。

4、模擬量數據輸出說明

1 選擇模擬量輸出;

2 選擇相應產品型號;

3 通道內輸入數值大小(4-20mA:4000-20000/0-10v:0-10000)，點設定既可輸出。

九、參數及工作模式配置

1 、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊， 用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254 ，然后點擊軟件上方“配置參數 ”即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://www.iftz.cn.cn/software/software/Modbus%20POLL    軟件及使用教程.rar

2 、Modbus 寄存器說明

線圈寄存器地址表：

備注：

① ：使用第三方 PLC/組態與設備通訊時，Modbus 地址定義如下：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。

說明： 由于不同品牌 PLC/組態軟件對 Modbus 地址定義可能有不同，具體以其幫助文檔中對 Modbus 的定義說明為準。

PLC 例程下載地址：http://www.iftz.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：http://www.iftz.cn.cn/software/software/第三方組態例程.rar

② ：波特率及校驗位

串口 1 保持寄存器地址 1000

串口 2 保持寄存器地址 1001

3、指令生成說明

指令可通過“聚英翱翔 JYDAM 調試軟件 ”，勾選 HEX 來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4 、指令列表

5 、指令詳解

5.1 、單路模擬量輸出

模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.001

1、查詢第一路模擬量輸出

FE 03 00 00 00 01 90 05

模擬返回信息：

FE 03 02 00 00 AC 50

2、設置第一路模擬量輸出

設置輸出值與實際值的關系：輸出值=實際值*1000

FE 06 00 00 01 90 9C 39

模擬返回信息：

FE 06 00 00 01 90 9C 39

5.2 、設置多路模擬量輸出

FE 10 00 00 00 08 0F 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 2B 0B

模擬返回信息：

FE 10 00 00 00 08 D5 C0

十一、常見問題與解決方法

1、232 通訊，設備控制無響應，不動作

設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX ，TX 對 TX ，GND 對 GND。

2 、模擬量輸出無響應

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器。

3、485 總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
