繼電器如何實現電氣信號的轉換

　　繼電器在電氣控制系統中起著至關重要的作用，能將小電流電氣信號轉換為大電流電氣信號。那么繼電器的基本原理是什么呢?下面將通過三段式結構對其進行講解。

　　一、工作原理

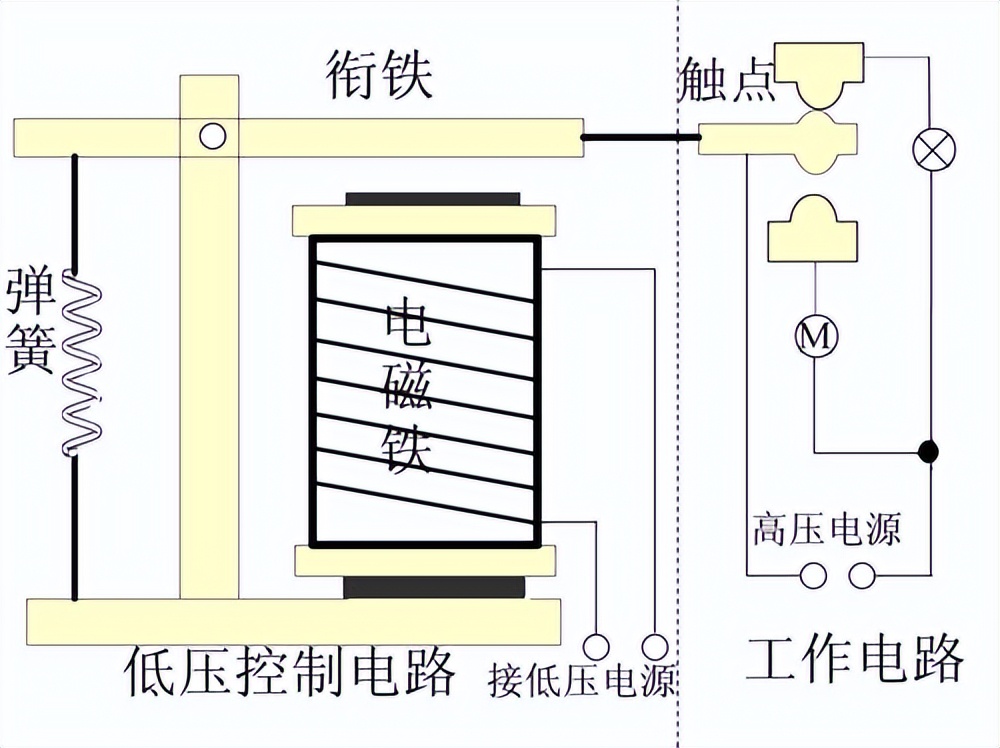

　　繼電器是一種電氣開關裝置，通過控制一個小電流來開關一個大電流電路。工作原理是利用電磁感應產生的磁場來控制開關的閉合和斷開。繼電器通常由一個線圈和一個可移動的鐵芯組成。當通過線圈通入電流時，線圈產生的磁場會吸引鐵芯，使其移動。當鐵芯移動到一定位置時，會觸發開關機構，使開關閉合或斷開。

　　1. 電磁鐵的作用

　　繼電器內部含有一個帶線圈的電磁鐵，通過電路輸入電壓產生電流經過線圈，形成磁場。當電流通過線圈時，磁場會使得鐵磁體產生磁力，引起磁力的物體運動。

　　2.觸點的狀態變化

　　繼電器內部的觸點在沒有電流通過時是常閉狀態，當輸入電流通過線圈產生磁場時，觸點被吸引合上，形成開通的通路。當輸入電流停止后，磁場消失，觸點回復常閉狀態，其中的電路被斷開。

　　二、電氣信號轉換過程

　　在信號轉換方面，繼電器可以將一個輸入信號轉換為一個輸出信號。當輸入信號通過線圈時，繼電器的開關閉合或斷開，從而控制輸出信號的狀態。例如，當輸入信號為低電平時，繼電器開關閉合，輸出信號為高電平;當輸入信號為高電平時，繼電器開關斷開，輸出信號為低電平。在信號放大方面，繼電器可以放大電流信號。通過控制小電流線圈的開關狀態，繼電器可以使大電流電路開關閉合或斷開，從而放大電流信號。這種放大方式被廣泛應用于電力系統、自動化控制和電子設備中。

　　1.輸入信號轉換

　　繼電器的輸入端接收小電流電氣信號，在線圈內產生磁場，磁場的變化引起觸點狀態的改變。當輸入信號為高電平時，線圈通電，觸點閉合;當輸入信號為低電平時，線圈斷電，觸點打開。

　　2.輸出信號轉換

　　通過繼電器內部的觸點，輸入信號可以控制其他電路或設備的通斷。當觸點閉合時，輸出信號為通狀態，電流可以正常通過;當觸點打開時，輸出信號為斷狀態，電流無法通過。

　　三、應用范圍及優勢

　　1.應用范圍廣泛

　　繼電器被廣泛用于各種電氣控制系統中，如工業自動化控制系統、電力系統、交通信號控制等領域。

　　2.優勢明顯

　　繼電器具有分離輸入與輸出、通斷能力強、工作穩定可靠、適用于高電流高壓設備等優勢，能夠應對各種工作環境和復雜的電氣條件。

　　繼電器的基本原理是通過電磁鐵的作用使觸電狀態發生改變，實現輸入電氣信號到輸出電氣信號的轉換。其在電氣控制系統中的應用廣泛，具備明顯的優勢。了解繼電器的工作原理有助于我們更好地理解電氣控制系統的運行機制。
